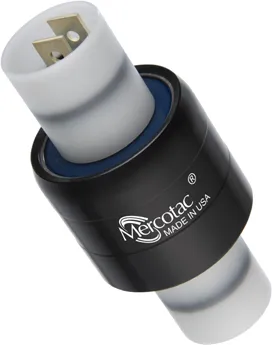

MercotacMER 235
Conector rotatorio sin escobillas de 2 conductores y 30 amperios hasta 500V. Diseñado especialmente para aplicaciones de alto voltaje.
Conductores
2 Conductores
Corriente máxima
30 Amperios por línea
Voltaje
500V
Tipo
Sin escobillas
Especificaciones Técnicas
Especificaciones Principales

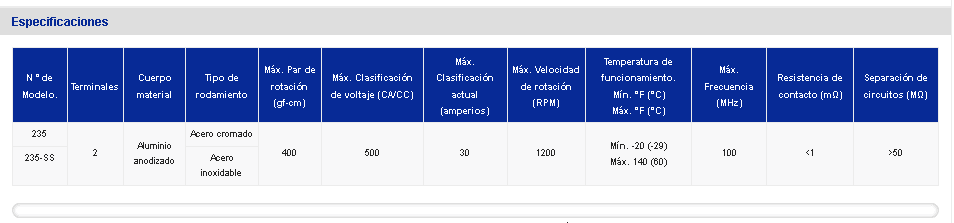

Especificaciones Eléctricas
Haga clic en la imagen para verla en tamaño completo

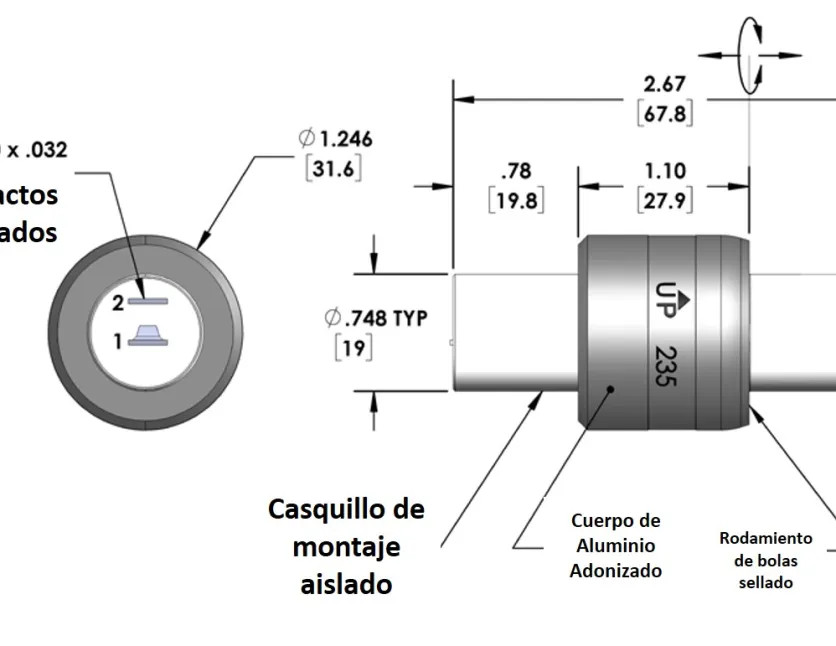

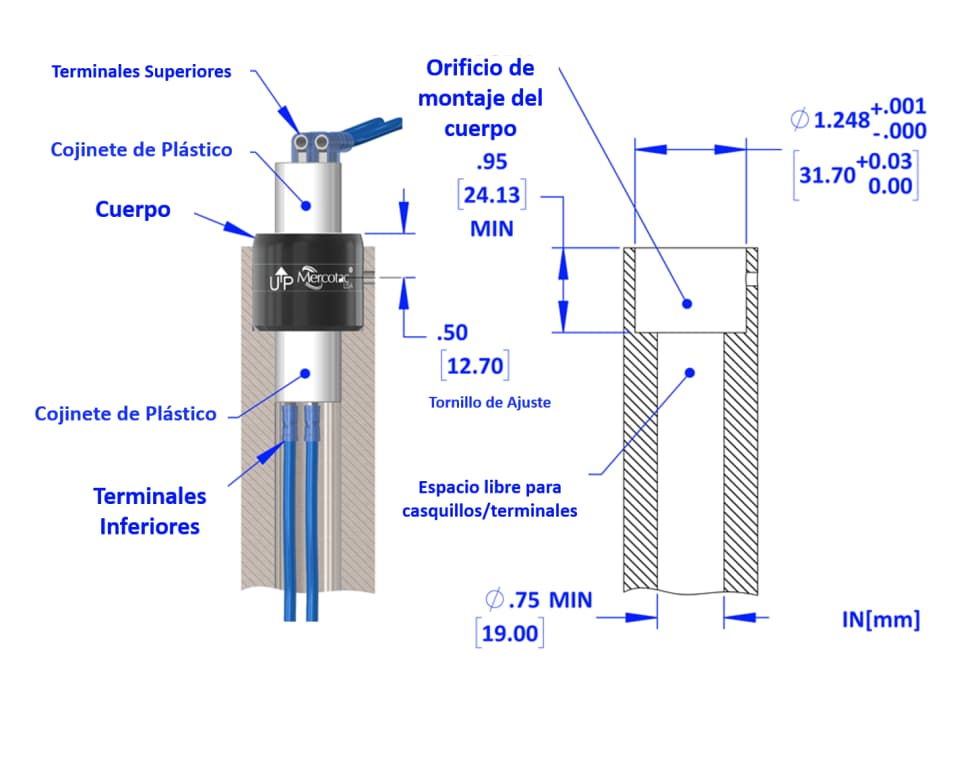

Dimensiones y Características
Haga clic en la imagen para verla en tamaño completo
Notas importantes:
Accesorios Disponibles
Accesorios especializados para protección y conexión del MER 235. Las zapatas de conexión están incluidas con el producto.

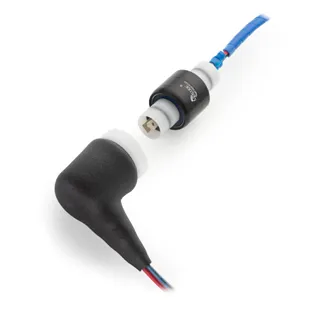

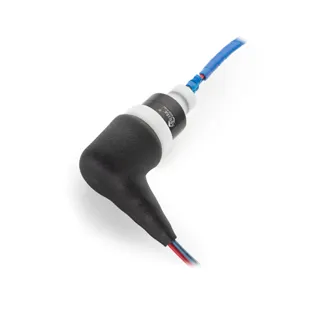

Kit de botas de vinilo
Item #57235
Kit de botas de vinilo para protección contra polvo y salpicaduras
Zapatas de bandera grande
Item #55251
Zapatas de bandera grande, aislada
Zapatas recta pequeña
Item #55250
Zapatas recta pequeña, aislada
Otras Zapatas Disponibles
Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por las zapatas estándar (22-18 AWG y 12-10 AWG).
Opciones de Montaje
El modelo 235 se puede montar mediante el cuerpo negro o el casquillo de plástico blanco usando un tornillo de fijación o una abrazadera dividida.
Montaje de Cuerpo Principal

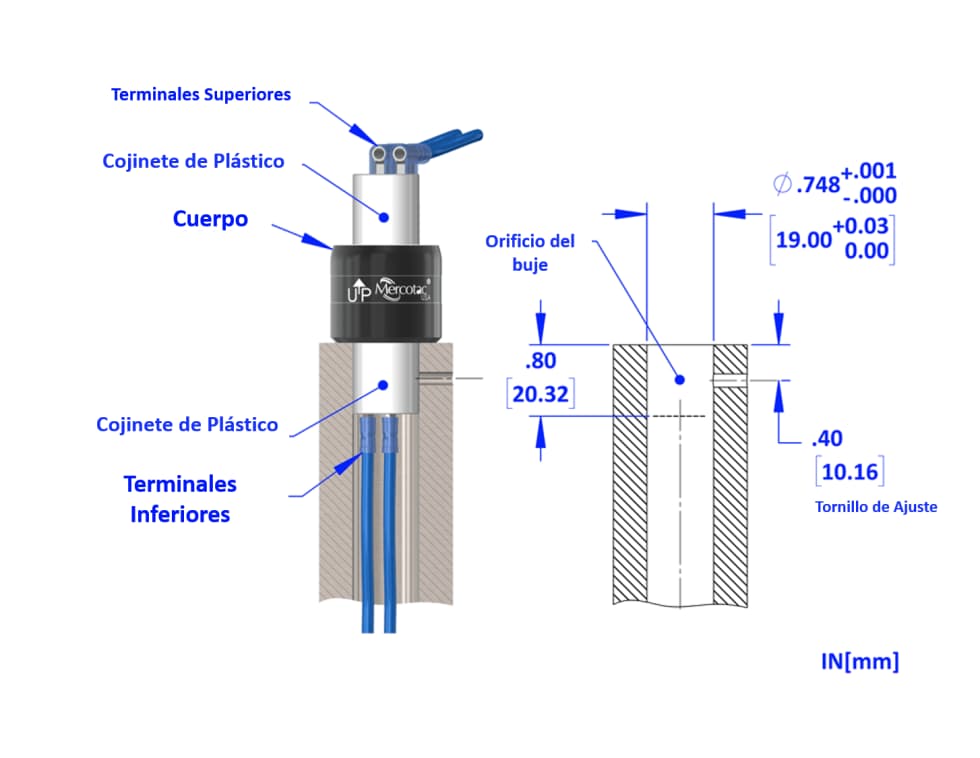

Montaje de Buje

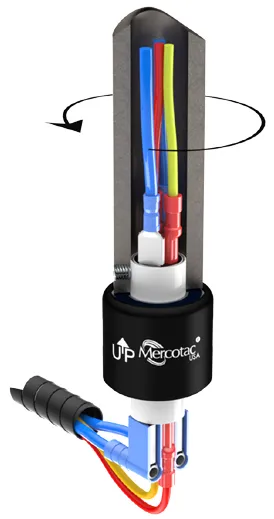

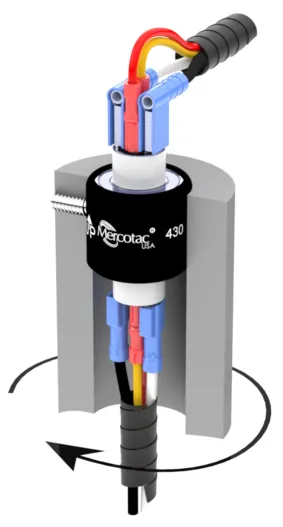

Montaje superior al cuerpo
El mejor método de montaje

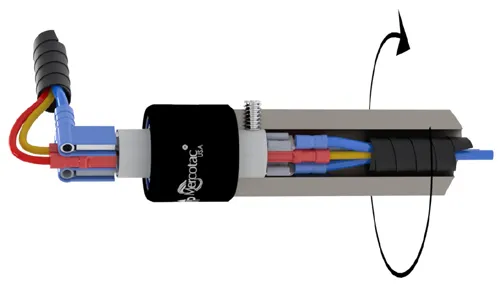

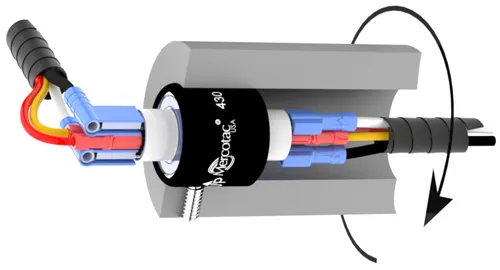

Montaje horizontal al cuerpo
Buen método de montaje (pero la orientación vertical es mejor)

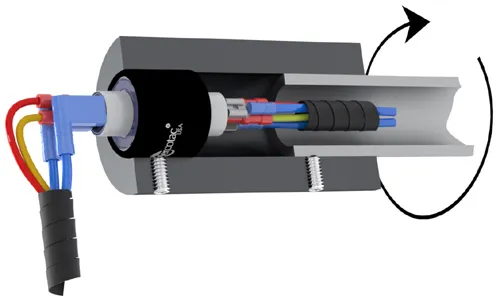

Montaje del adaptador al cuerpo
Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac
Montaje horizontal al buje
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo

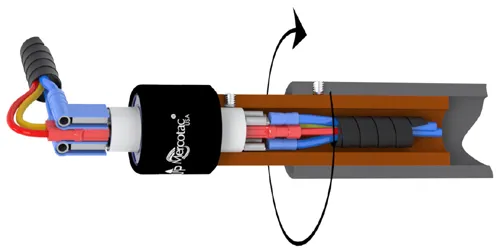

Montaje con aislamiento térmico al buje
Puede ser necesario si es necesario aislamiento térmico
Montaje inferior al buje
Montaje alternativo para aplicaciones específicas
Notas Importantes de Instalación
Conexiones de Cables
Configuraciones estándar y opcionales para las conexiones de cables del modelo 235.

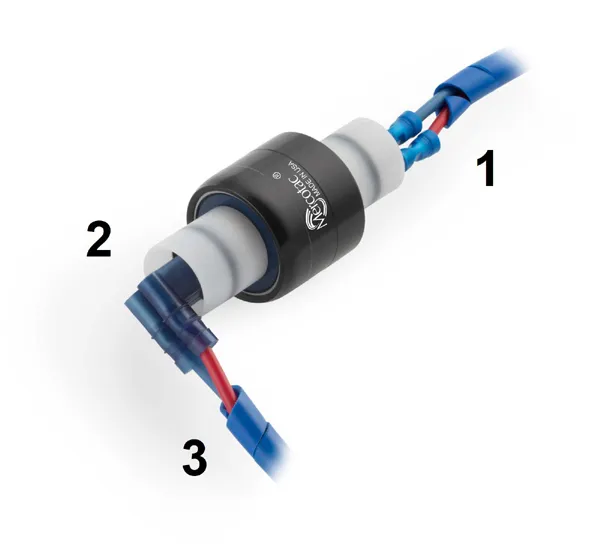

Conexiones Estándar Modelo 235
- Conexiones de cables, montadas dentro del eje giratorio
- Extremo estacionario que muestra conexiones de cables estándar
- Los cables se engarzan en los terminales
(Herramienta sugerida: Thomas & Betts #WT 112M)
Conexiones con Kit de Funda Opcional
Conexiones Estándar Modelo 235
Conexiones de cables, montadas dentro del eje giratorio
Extremo estacionario que ilustra el kit de arranque opcional
Extremo estacionario que ilustra el kit de arranque opcional
