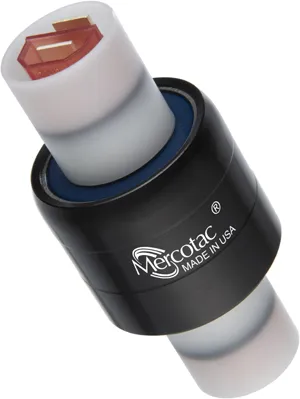

MercotacMER 215-2K
Conector rotatorio sin escobillas de 2 conductores hasta 2,000V. Solución especializada para aplicaciones críticas de ultra alto voltaje.
Conductores
2 Conductores
Corriente máxima
2/5/15 Amperios
Voltaje
2,000V
Tipo
Sin escobillas
Especificaciones Técnicas
Especificaciones Principales

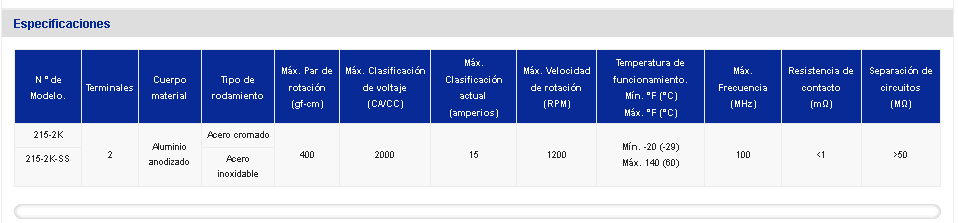

Especificaciones Eléctricas
Haga clic en la imagen para verla en tamaño completo

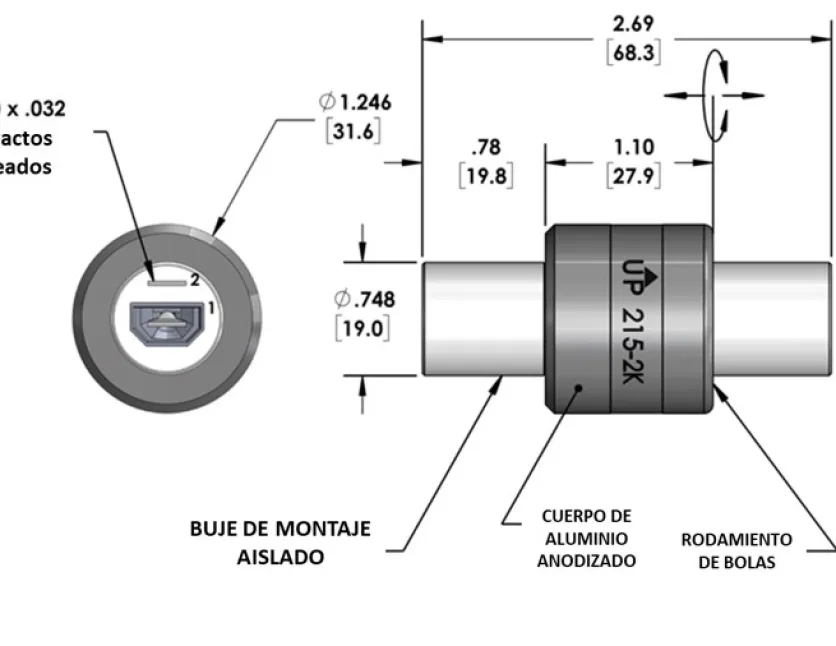

Dimensiones y Características
Haga clic en la imagen para verla en tamaño completo
Notas importantes:
Accesorios Disponibles
Accesorios especializados para protección y conexión del MER 215-2K. Las desconexiones están incluidas con el producto.
Kit de botas de vinilo
Item #57235
Kit de botas de vinilo para protección contra polvo y salpicaduras
Desconexión recta grande
Item #552KA
Desconexión recta grande, aislada
Tubo retráctil
Item #55253
Tubo retráctil para protección de conexiones
Otras Desconexiones Disponibles
N.º de artículo 552KB - Terminales disponibles para cables de 16-14 AWG como alternativa a los terminales estándar.
Opciones de Montaje
El modelo 215-2K se puede montar mediante el cuerpo negro o el casquillo de plástico blanco usando un tornillo de fijación o una abrazadera dividida.

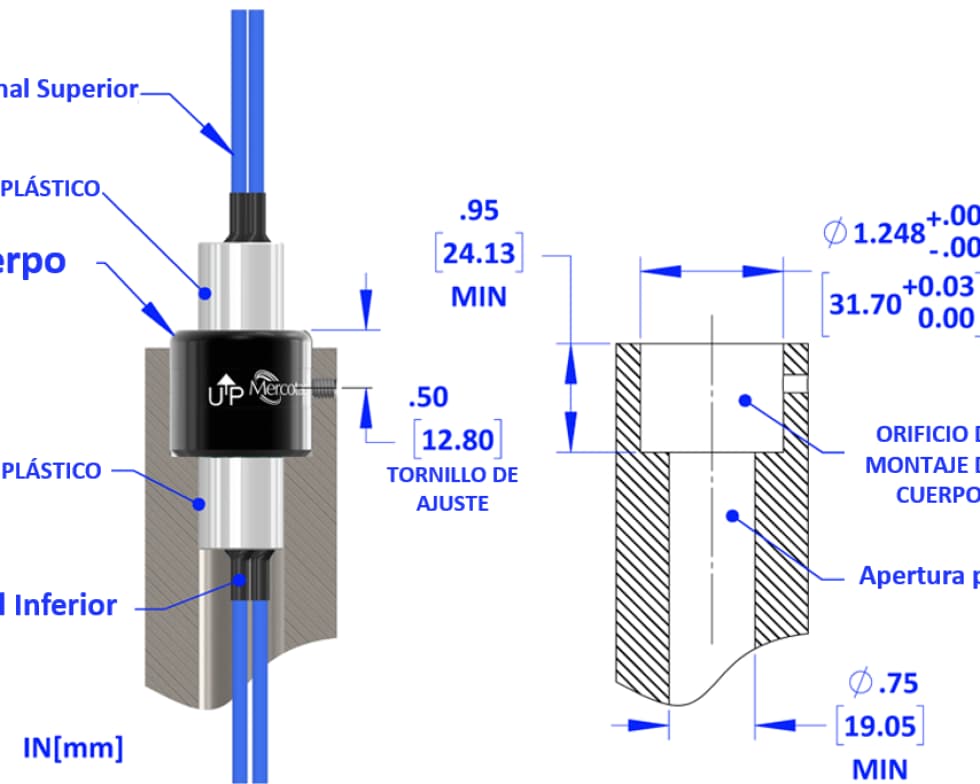

Montaje de Cuerpo Principal

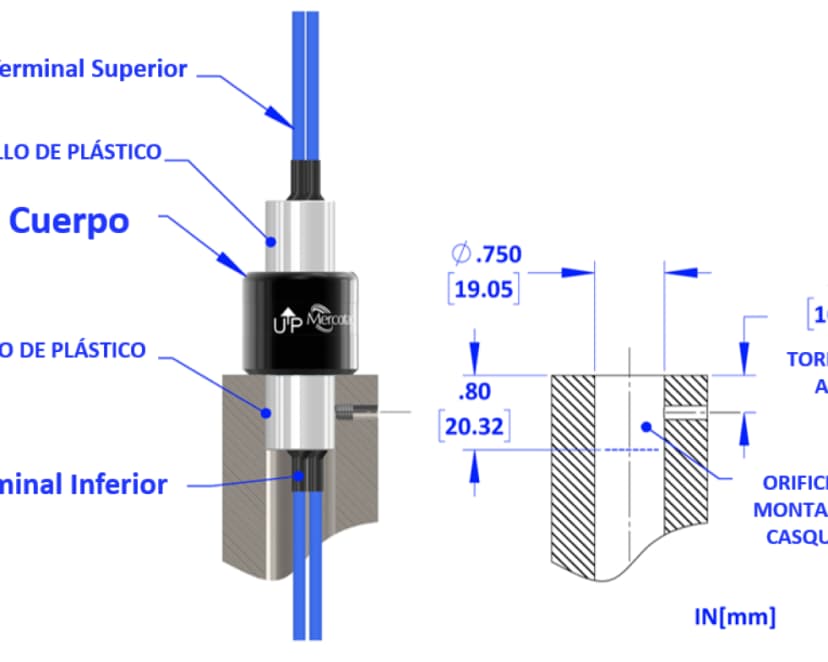

Montaje de Buje
Montaje superior al cuerpo
El mejor método de montaje
Montaje horizontal al cuerpo
Buen método de montaje (pero la orientación vertical es mejor)

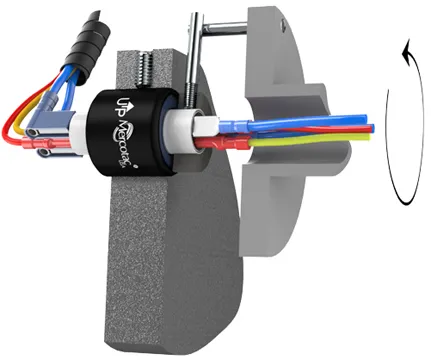

Montaje del adaptador al cuerpo
Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac
Montaje horizontal al buje
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo
Montaje con aislamiento térmico al buje
Puede ser necesario si es necesario aislamiento térmico
Montaje inferior al buje
Montaje alternativo para aplicaciones específicas
Notas Importantes de Instalación
Conexiones de Cables
Configuraciones estándar y opcionales para las conexiones de cables del modelo 215-2K.

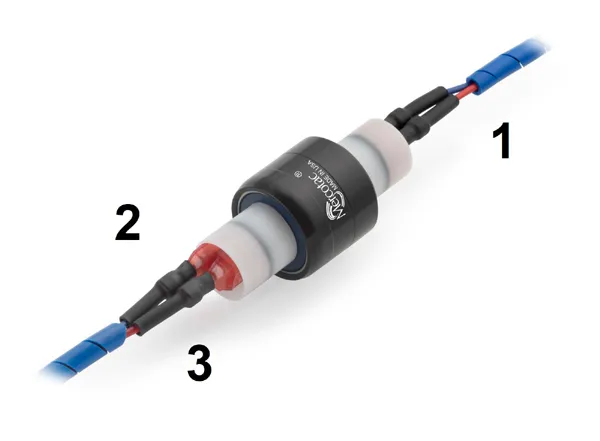

Conexiones Estándar Modelo 215-2K

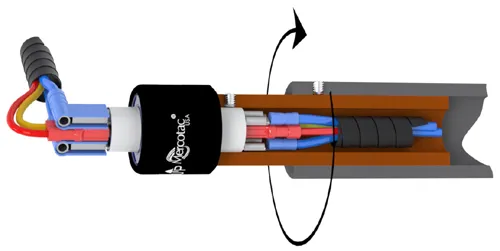

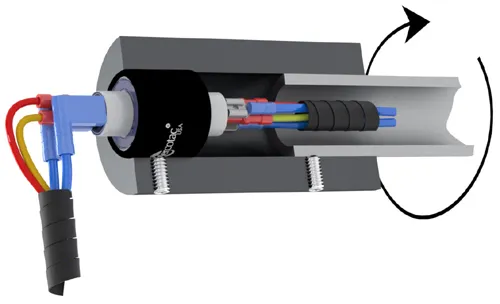

- Conexiones de cables, montadas dentro del eje giratorio
- Extremo estacionario que muestra conexiones de cables estándar
- Los cables se engarzan en los terminales
(Herramienta sugerida: Thomas & Betts #WT 112M)

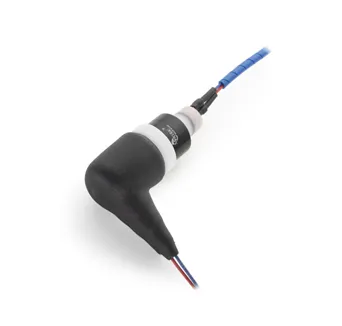

Conexiones con Kit de Funda Opcional
Conexiones Estándar Modelo 215

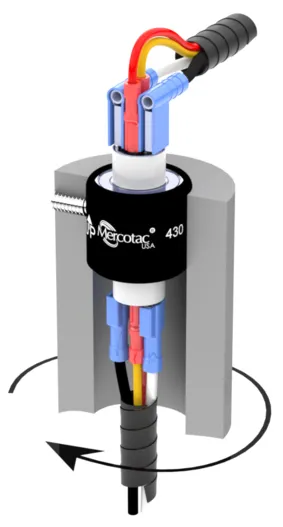

Conexiones de cables, montadas dentro del eje giratorio
Extremo estacionario que ilustra el kit de arranque opcional
Extremo estacionario que ilustra el kit de arranque opcional
¿Necesita el MER 215-2K?
Nuestros especialistas pueden ayudarle con aplicaciones de ultra alto voltaje y configuraciones especiales para el modelo 215-2K.
