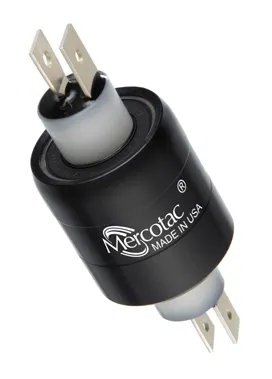

MercotacMER 230
Conector rotatorio sin escobillas de 2 conductores y 30 amperios por línea. Perfecto para aplicaciones de potencia media en maquinaria industrial.
Conductores
2 Conductores
Corriente máxima
30 Amperios por línea
Voltaje
250V
Tipo
Sin escobillas
Especificaciones Técnicas
Especificaciones Principales

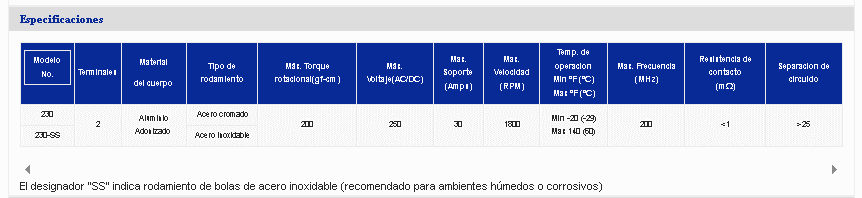

Especificaciones Eléctricas
Haga clic en la imagen para verla en tamaño completo

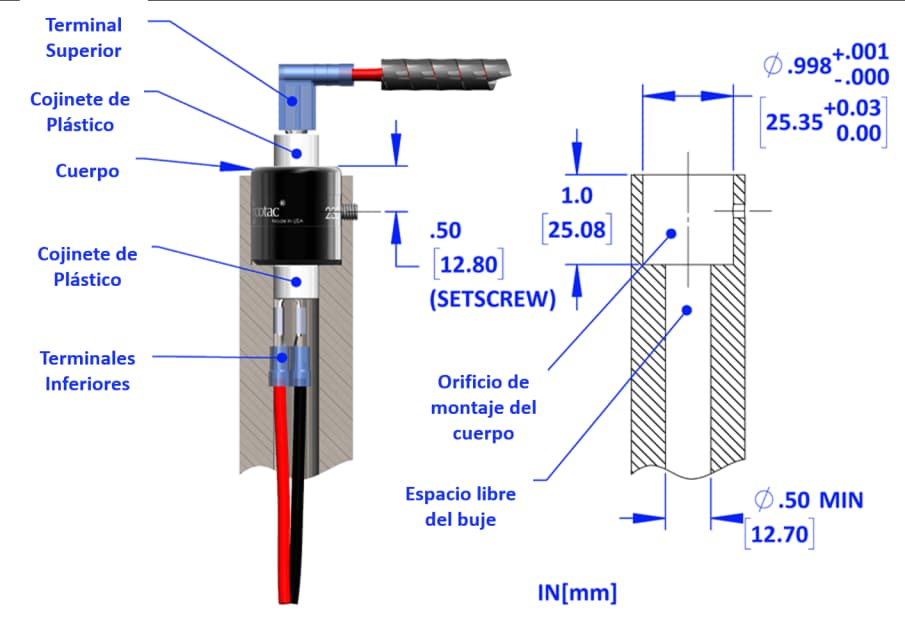

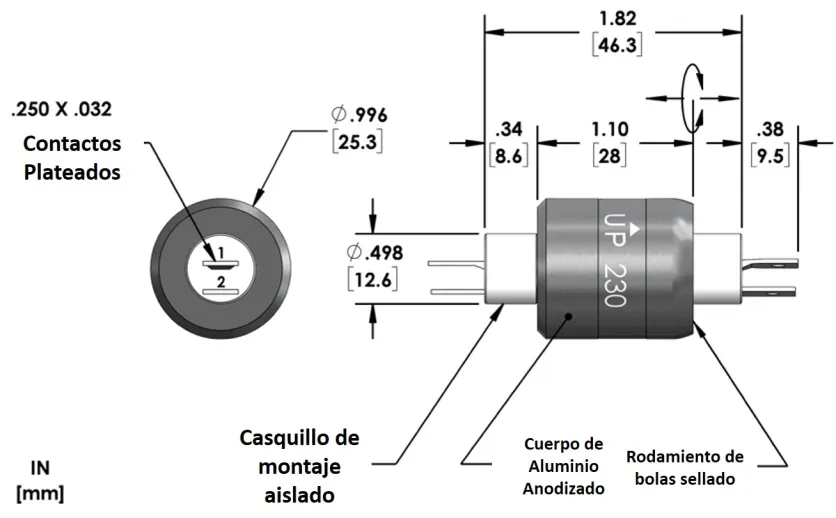

Dimensiones y Características
Haga clic en la imagen para verla en tamaño completo
Notas importantes:
Accesorios Disponibles
Accesorios especializados para protección y conexión del MER 230. Las zapatas de conexión están incluidas con el producto.

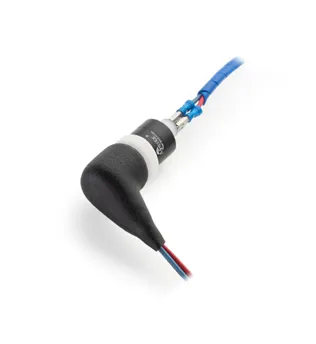

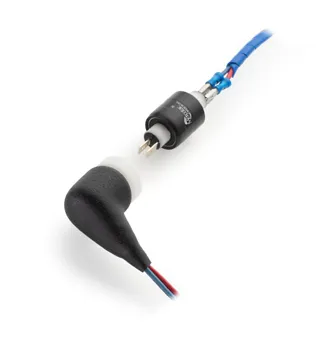

Kit de botas de vinilo
Item #57230
Kit de botas de vinilo para protección contra polvo y salpicaduras
Desconexión de bandera grande
Item #55251
Desconexión de bandera grande, aislada
Desconexión recta pequeña
Item #55250
Desconexión recta pequeña, aislada
Otras Zapatas Disponibles
Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).
Opciones de Montaje
El modelo 230 se puede montar mediante el cuerpo negro o el casquillo de plástico blanco usando un tornillo de fijación o una abrazadera dividida.
Montaje de Cuerpo Principal
Montaje de Buje

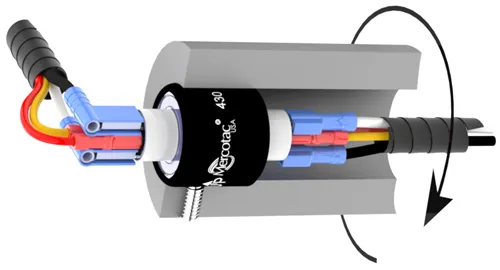

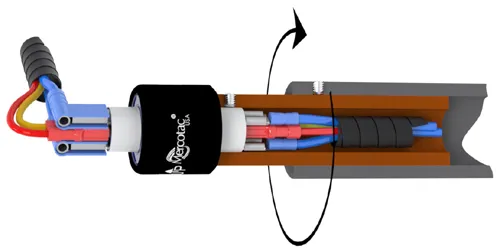

Montaje horizontal al cuerpo
Este método de montaje (gira la orientación vertical o horizontal)

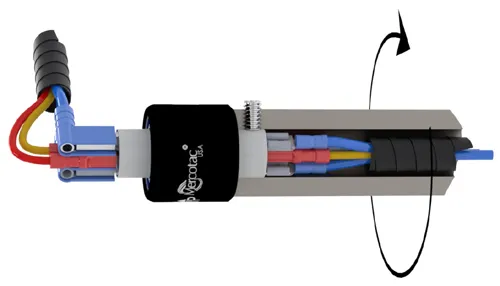

Montaje del adaptador al cuerpo
Usar cuando el diámetro del eje es menor que el orificio del Mercotac

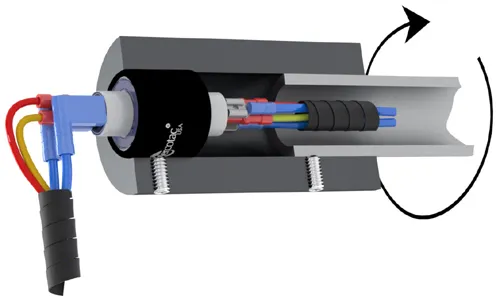

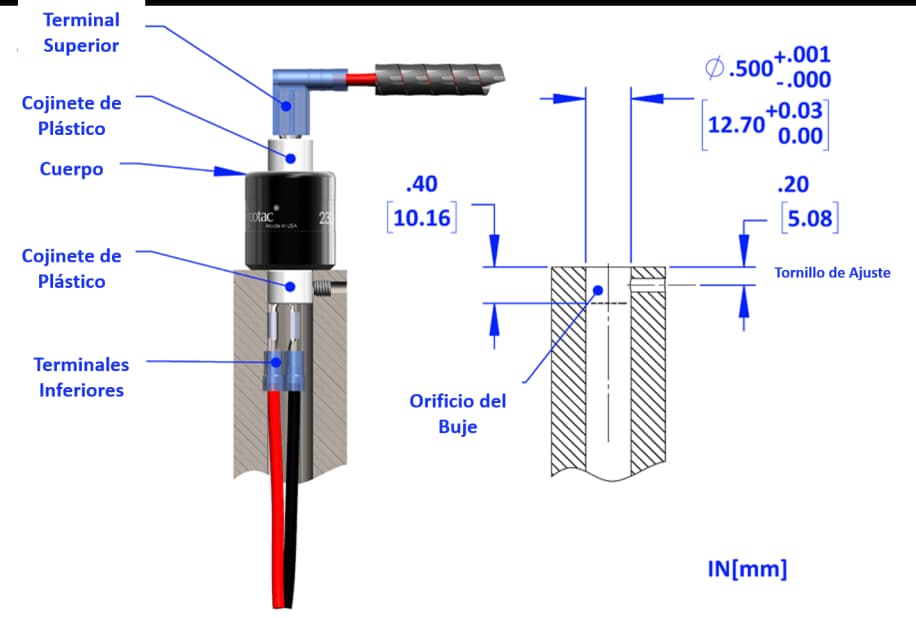

Montaje horizontal al buje
Se utilizará si se debe montar en el diámetro del cuerpo
Montaje con aislamiento térmico al buje
Puede ser necesario si se necesita aislamiento térmico

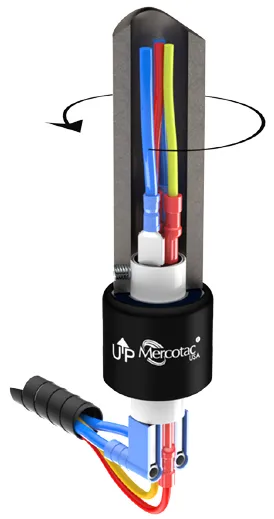

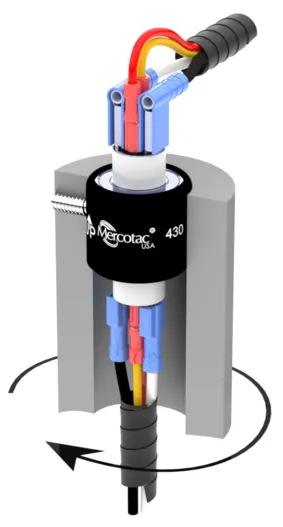

Montaje superior al cuerpo
El método menos recomendado de montaje
Montaje inferior al buje
Montaje alternativo para aplicaciones específicas
Notas Importantes de Instalación
Conexiones de Cables
Configuraciones estándar y opcionales para las conexiones de cables del modelo 230.

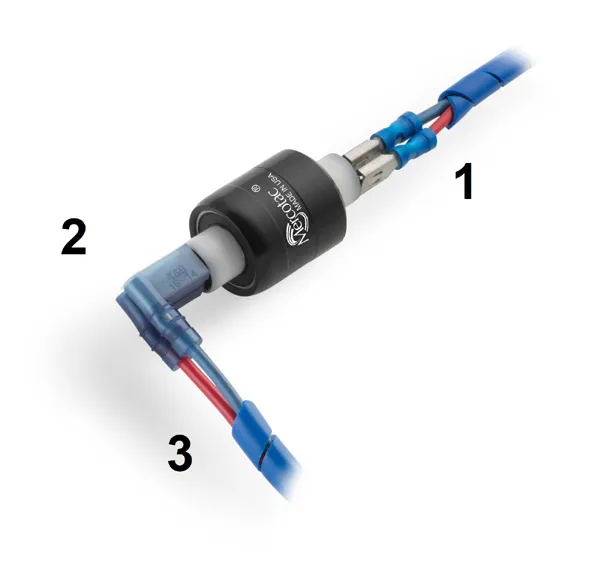

Conexiones Estándar
- Conexiones de cables, montadas dentro del eje giratorio
- El cuerpo y receptáculo que ilustra conexiones de cables estándar
- Los cables se engrapan en los terminales
(Referencia a la regla: Thomas & Betts #WT-1128)
Conexiones con Kit de Funda Opcional
Conexiones de cables, montadas dentro del eje giratorio
Extremo estacionario que ilustra el kit de arranque opcional
Extremo estacionario que ilustra el kit de arranque opcional
¿Necesita el MER 230?
Nuestros especialistas pueden ayudarle con la selección de accesorios y configuración de montaje para su aplicación de media potencia.
