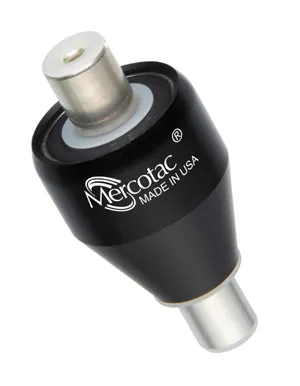

MercotacMER 205

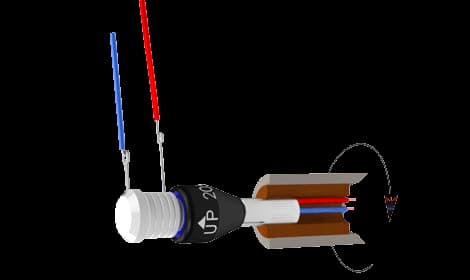

Conector rotatorio sin escobillas de 2 conductores y 4 amperios. Ideal para aplicaciones de instrumentación y control de baja potencia.
Conductores
2 Conductores
Corriente máxima
4 Amperios
Voltaje
Estándar
Tipo
Sin escobillas

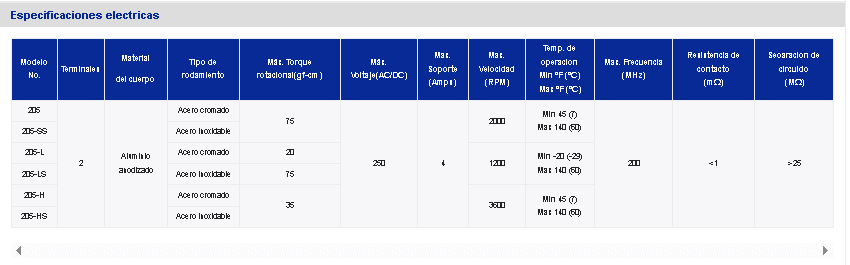

Especificaciones Técnicas
Especificaciones Principales

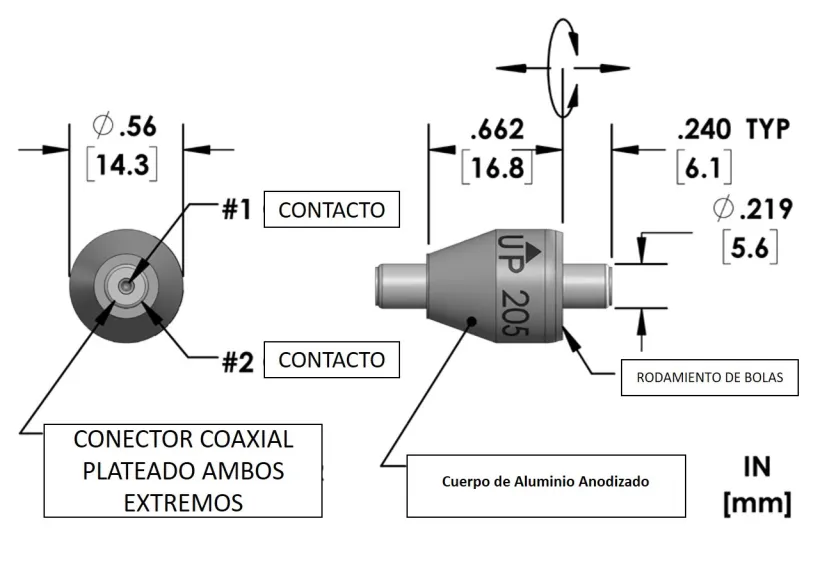

Diagrama Técnico
Dimensiones y Características
Haga clic en la imagen para verla en tamaño completo
Notas importantes:

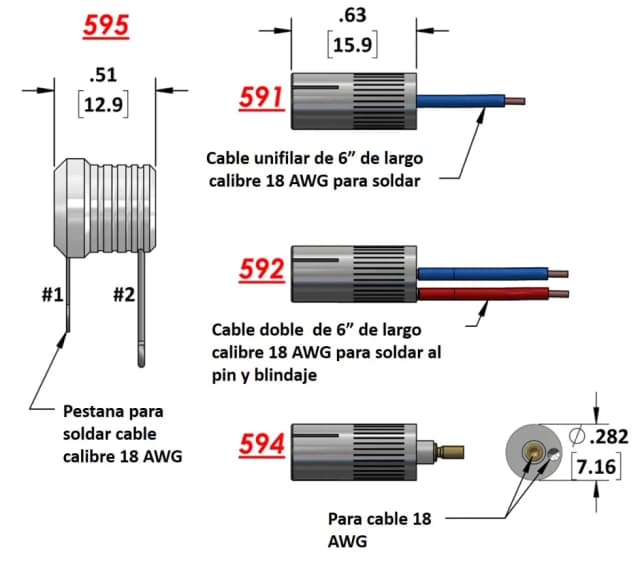

Accesorios Disponibles
Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.

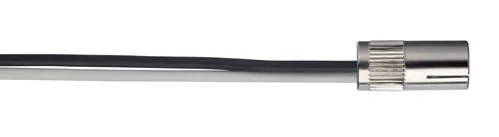

Receptáculo de dos contactos
Item #591
Con cable de 6" (18 AWG) preconectado, contacto central
Receptáculo de dos contactos
Item #592
Con dos cables de 6" (18 AWG) preconectados

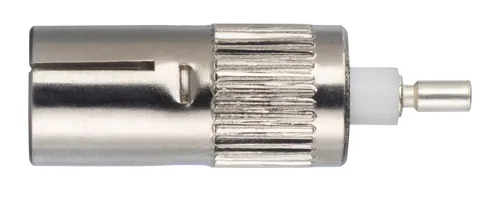

Receptáculo de dos contactos
Item #594
Dos orificios para soldadura para cables de 18 AWG

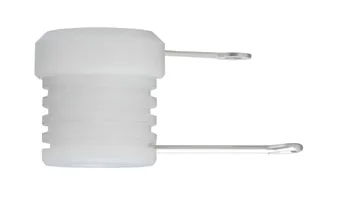

Tapa de dos contactos
Item #595
Con dos terminales de soldadura para cables de 18 AWG
Opciones de Montaje
El modelo 205 se puede montar de múltiples formas según los requerimientos de su aplicación.

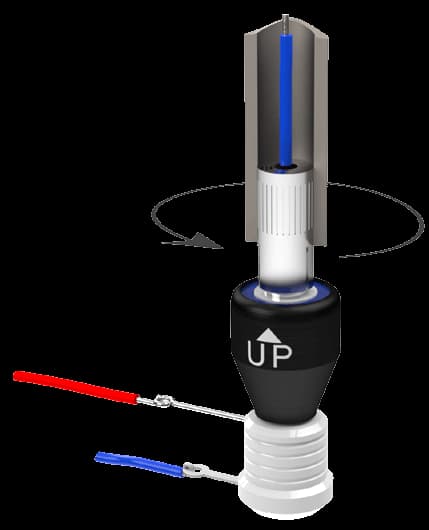

Montaje inferior con eje conductivo
Orientación de montaje preferida
Montaje superior con eje conductivo
Úselo para rotación superior

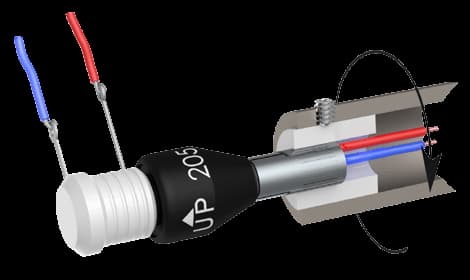

Montaje horizontal con eje aislado
El cuerpo de Mercotac está eléctricamente caliente
Montaje con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento completo
Notas Importantes de Instalación
¿Necesita el MER 205?
Nuestros especialistas pueden ayudarle con la selección de accesorios y configuración de montaje para su aplicación específica.
