Mercotac 335

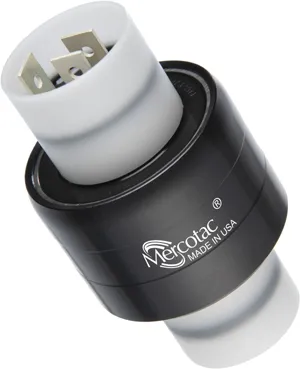

Conector Mercotac modelo 335 Conductores: Tres conductores
Amperios: 30
Voltios: 250
Modelo 335 Especificaciones del producto

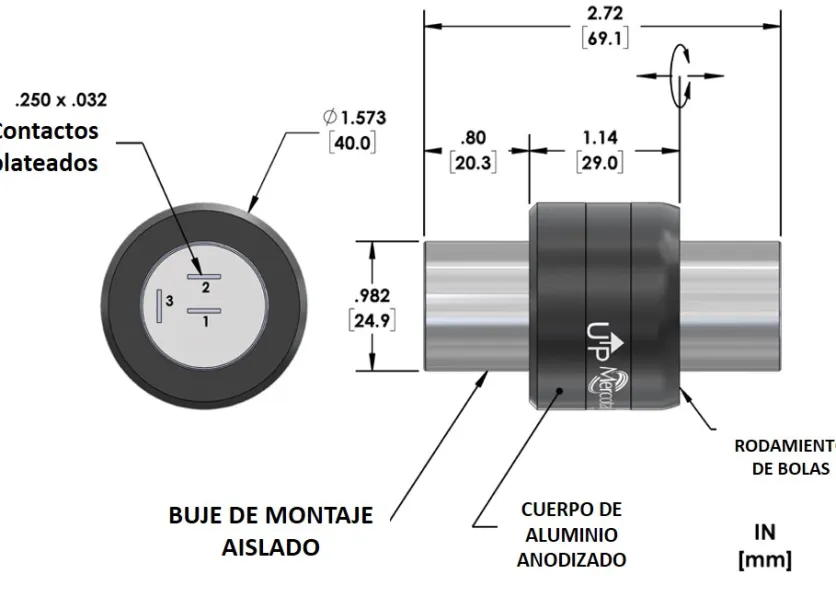

Dimensiones
- Detalles:
- Zapatas (hombres)
- SS20 Zapatas rectas grandes (Cant. 1)
- SS30 Zapatas de banda/grandes (Cant. 1)
- Vías de serie con rosca interna de bolas de acero inoxidable (335-SS) (recomendado para anillos o conmutador).
- Mercotac viene pulsado/juntas por separado.

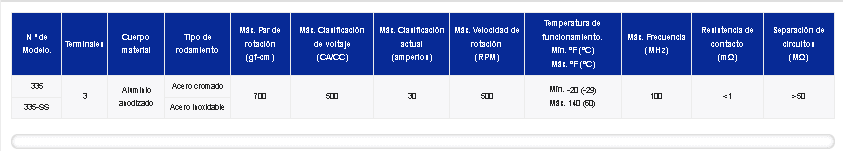

Especificaciones eléctricas
El eje guiado "SS" incluye rosca interna de bolas de acero inoxidable (recomendado para anillos o conmutador).
Accesorios
Conector Recto para extremo estacionario
N.º de artículo: 3754
- Para cables de 10-14 AWG
- Adecuado para 30 A
- Conexión recta
Conector Recto extremo rotatorio estacionario
N.º de artículo: 3755
- Para cables de 10-14 AWG
- Adecuado para 30 A
- Conexión recta

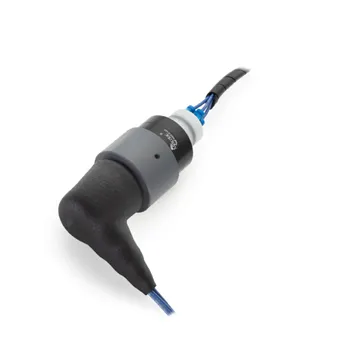

Conector Típico aislamiento plástico, ángulo 90°
N.º de artículo: 3756
- 10 AWG - 14 AWG
- Cant. 1 (incluido)
- Amperios máximos recomendados: 15
Conector Típico metal protegido, ángulo 90°
N.º de artículo: 3757
- 10 AWG - 14 AWG
- Cant. 1 (incluido)
- Amperios máximos recomendados: 15
Conector Otros Típicos
- Hay disponibles accesorios/kits para otros calibres de cables (de piezas intermedias por si desconectores estándar, con 18 AWG y 10-30 AWG).
Montaje

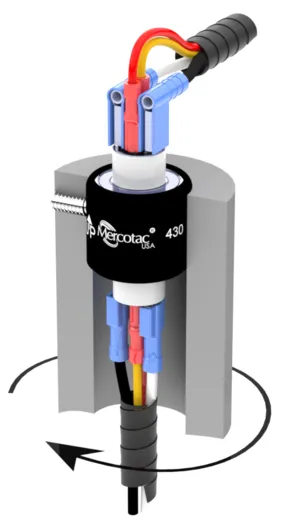

El modelo 335 generalmente se monta mediante el cuerpo sujeto a otro miembro usando un tornillo de fijación o una abrazadera dividida. Cuando se fija el Mercotac de modo que el cuerpo del conector gire.

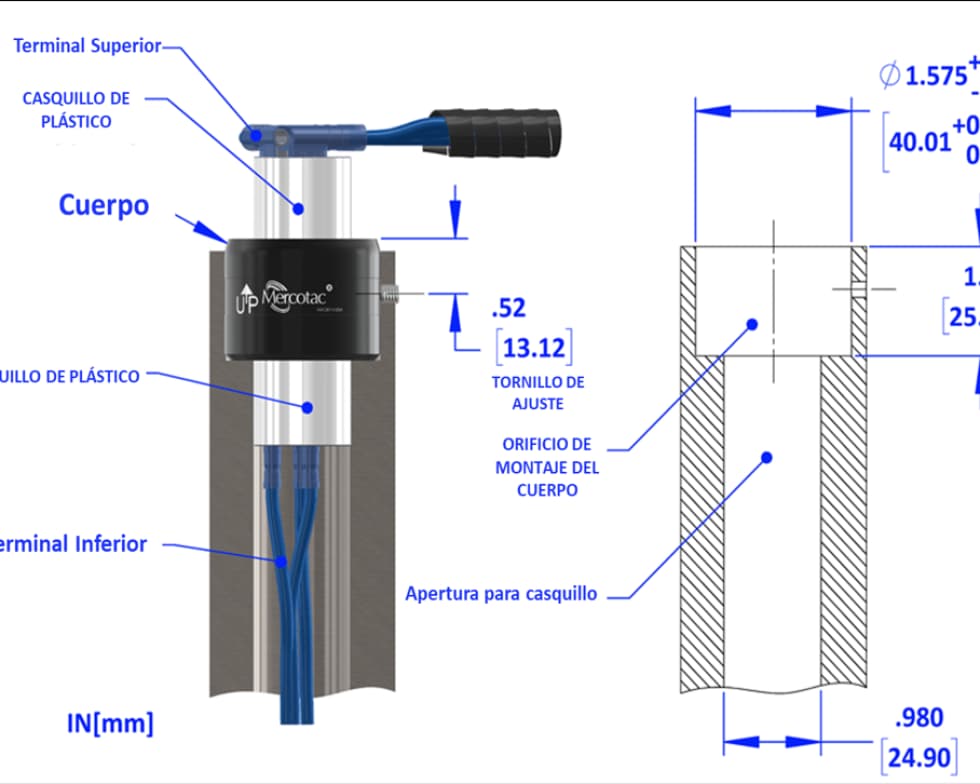

Montaje Acotado

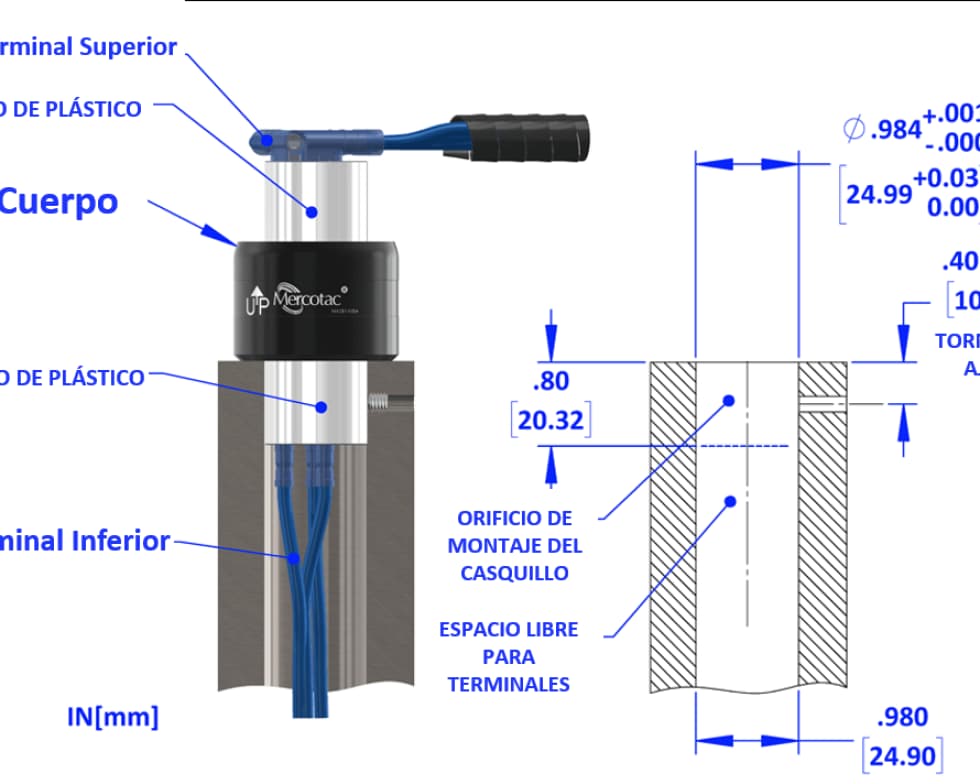

Montaje de buje

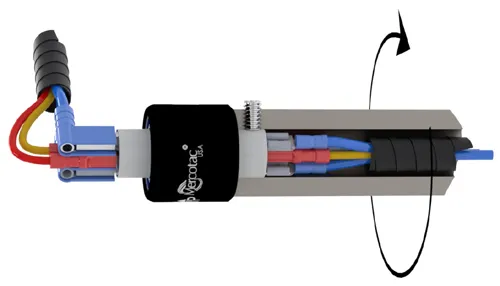

Montaje horizontal al cuerpo
Buen método de montaje (pero la posición vertical es mejor).
Montaje del adaptador al cuerpo
Otra posición de montaje estacionario que el cuerpo del Mercotac.

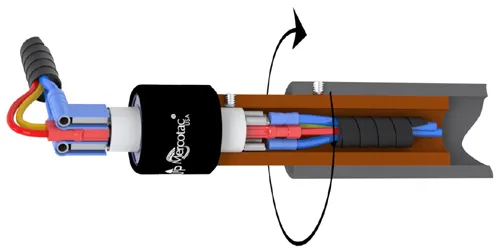

Montaje horizontal al buje
Se utiliza el eje para atraer aislamiento del cuerpo.
Montaje con aislamiento térmico al buje
Puede ser necesario si se transmite calor a través del térmico. Se utiliza el eje para aislar térmicamente el cuerpo.
Montaje superior al cuerpo
El mejor método de montaje.
Montaje inferior al buje
El mejor método de montaje.

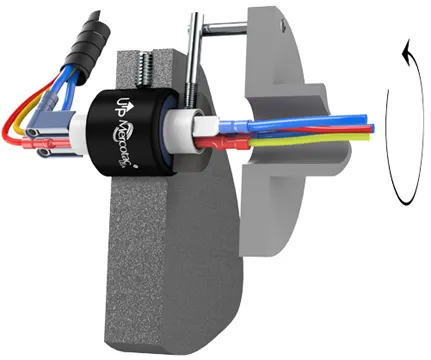

Montaje del brazo de torsión flotante en el cuerpo

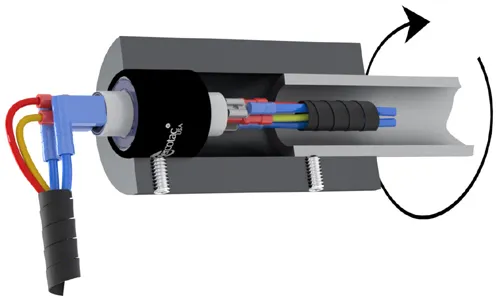

Montaje de la carcasa protectora al cuerpo
Recomendado para ambientes húmedos o sucios. Ordene las carcasas por separado para diferentes tamaños de Mercotac.
Montaje con aislamiento de vibraciones en el cuerpo
Con aislador flexible.
Montaje con aislamiento de vibraciones en el cuerpo
Con aislador en el extremo flexible.
Notas de Instalación:
- La flecha indica sentido de giro cuando por rotación de la horizontal.
- No fije los ejes a los terminales.
- Evite fuerzas laterales y cargas mecánicas (puede dañar sellos (o-rings o juntas)).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje (desplazamiento concéntrico a 0.0125" (0.3mm)).
- Proporcionar protección contra sobrecarga de tipo de cliente.
- Evite dispositivos mecánicos en los cables.

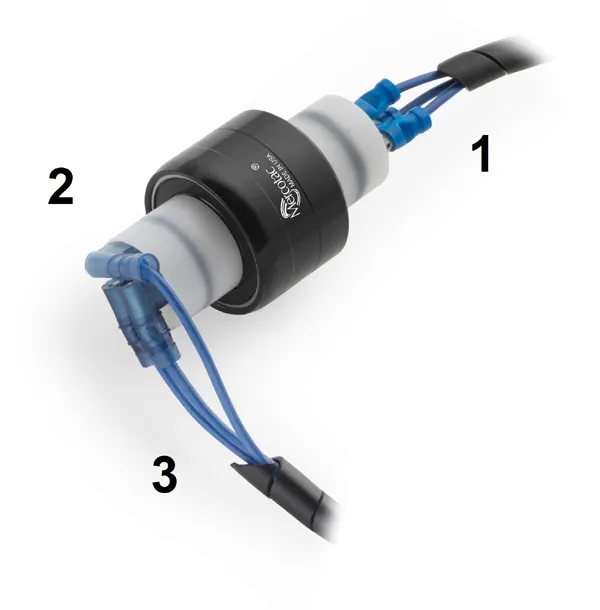

Conexiones
- Conectores de cables, montados en extremo giratorio.
- El Primer conductor (hilo azul) es el conductor central.
- Los cables se engrapan en los terminales.
(Rojo/Amarillo/Azul/Negro: Típicos: 2 (o 3) AWG / 10-14)
Conectores de cables modelo 335 (con kit de funda opcional)
Conectores en ángulo recto
conectados giratorio.
El terminal del hilo rojo se conecta al hilo azul central.
Vista interna
