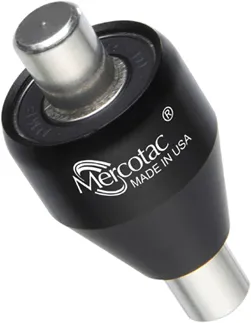

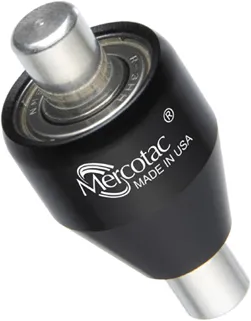

Mercotac110T-105Modelos 105 y 110T
Conectores rotativos de un conductor con capacidades de 4 y 10 amperios, diseñados para aplicaciones de alta precisión y velocidades hasta 7200 RPM.
1 Conductor
Diseño monofásico optimizado
4-10 Amperios
Rango de corriente versátil
Hasta 7200 RPM
Alta velocidad de rotación
Sin Mantenimiento
Operación libre de mantenimiento
Especificaciones Básicas
Conductores
Un conductor
Amperios
4 o 10
RPM
7200 o 2500
Tipo
Sin escobillas
Modelos Disponibles
Dos modelos especializados para diferentes aplicaciones y requerimientos de corriente
Modelo 105
4 Amperios
Modelo 110T
10 Amperios
Especificaciones Técnicas

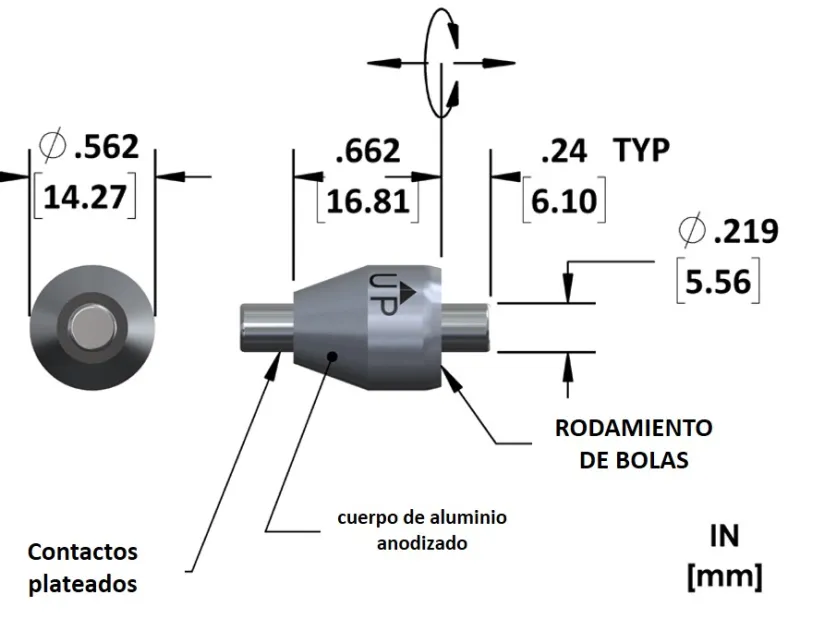

Dimensiones y Especificaciones

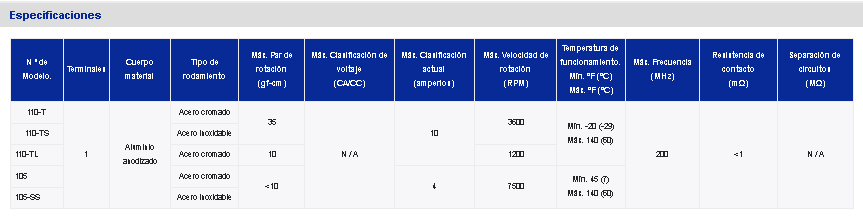

Tabla de Especificaciones
Notas Técnicas
- 1Las zapatas tienen hilos para conexión segura
- 2El dígito posterior "T" indica modelo Estándar (Rosetas a receptáculo)
- 3El dígito posterior "TS" indica rosca interna de tipo de eje
- 4El conector Mercotac serie 110T/105 está diseñado de "caja de" (conductor único)

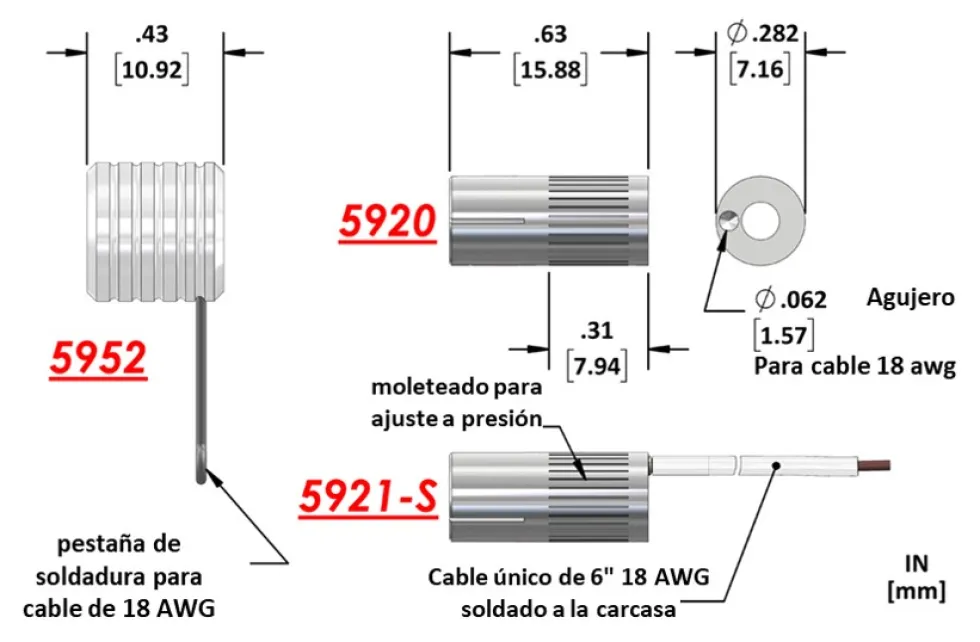

Accesorios
Las opciones de conexión se detallan a continuación. No están incluidos con la compra de Mercotac 105/110T. Pida los conectores deseados por separado.
Conectores Tipo A
Opciones de conexión especializadas
Conectores Tipo B
Opciones de conexión especializadas
Conectores Tipo C
Opciones de conexión especializadas
Tipos de Montaje
Los modelos 105 y 110T se montan mediante el cuerpo del conector. Seleccione la configuración de montaje más adecuada para su aplicación.
Montaje Receptáculo
Configuración básica de montaje para el receptáculo

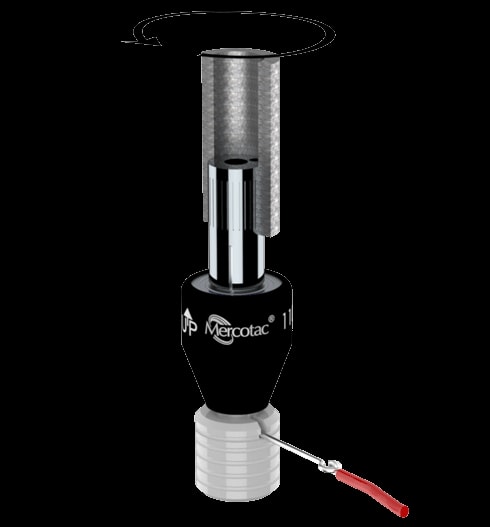

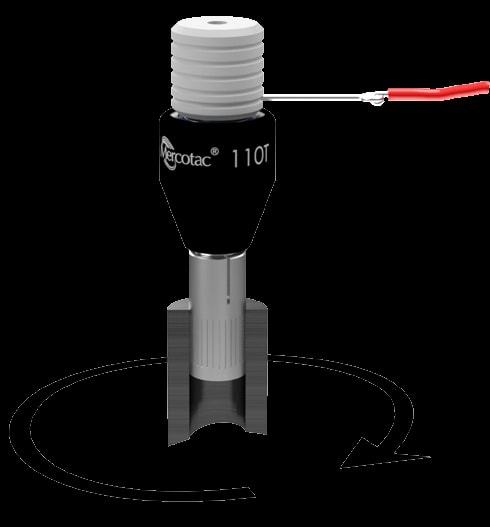

Montaje Superior con Eje Conductivo
Orientación de montaje preferida para máximo rendimiento.

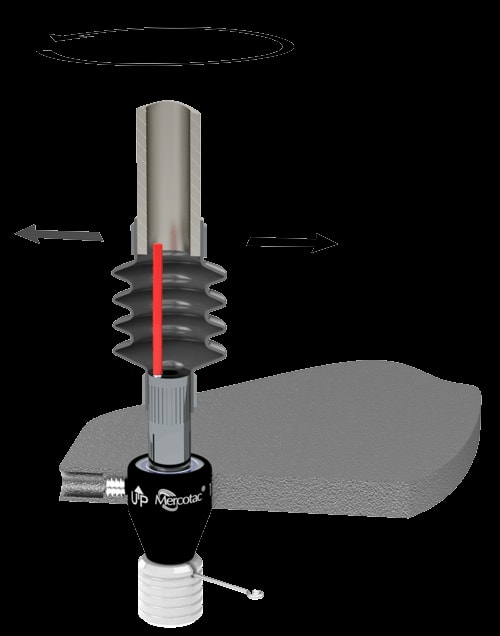

Montaje Inferior con Eje Conductivo
El cuerpo de Mercotac está técnicamente sellado. Un eje de paso a través puede ser necesario si se monta.

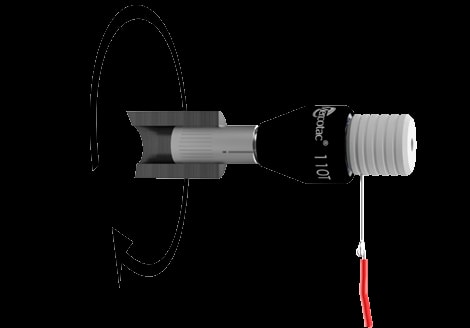

Montaje Horizontal con Eje Conductor
Configuración horizontal estándar para aplicaciones específicas.
Montaje Horizontal con Aislamiento
Use breve sección de aislante eléctrico y térmico para protección adicional.
Montaje Aislante de Vibraciones
Configuración especial para entornos con alta vibración.

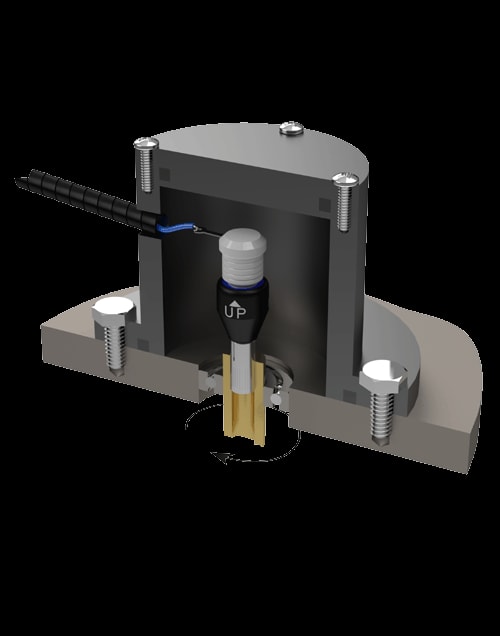

Montaje de Carcasa Protectora
Protección adicional con carcasa para ambientes hostiles.
Notas de Instalación
Precauciones Importantes
- 1La flecha hacia arriba indica el sentido por defecto de la horizontal
- 2No monte al revés los terminales
- 3Evite fuerza lateral y vibraciones mecánicas (cables demasiado rígidos o duros)
- 4No monte de forma tal que ejerza extrema del Mercotac
- 5Limite la excentricidad del montaje (desalineación) a 0.0125" (0.31mm)
- 6Proporcionar protección contra descarga de tipo de solicitó
- 7Evite detenciones y movimiento brusco de objetos

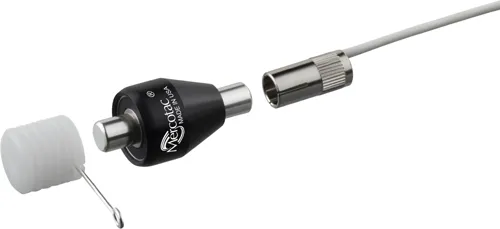

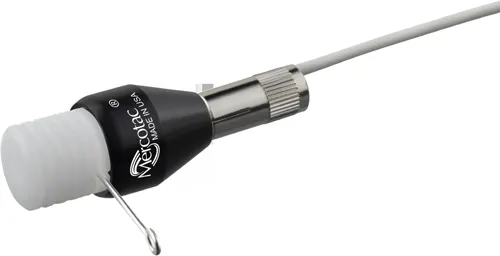

Conexiones
Conexiones de cables estándar modelo 105 y modelo 110T

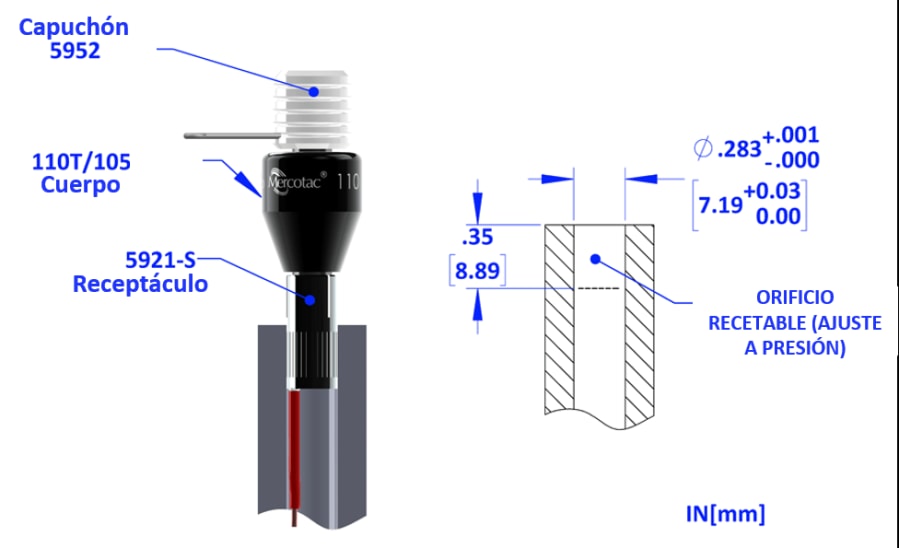

Conexión Estacionaria
La punta del receptáculo de los terminales a un extremo giratorio o de transmisión.
Tapa de plástico con terminal de conexión para conectar cables estacionarios.

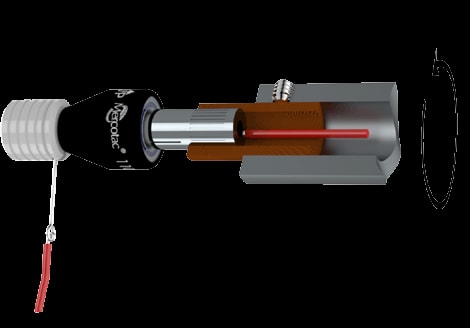

Conexión Rotatoria
La mitad Mercotac conecta el receptáculo después de que el receptáculo se sujeta para su ensamblado giratorio.
La zapata conecta el extremo estacionario del Mercotac para conectar cables estacionarios.
¿Necesita especificaciones personalizadas?
Nuestro equipo de ingenieros está disponible para ayudarle a seleccionar el modelo correcto y configurar la instalación óptima para su aplicación específica.
