Mercotac110-104Modelos 104 y 110
Conectores rotativos de un conductor con capacidades de 4 o 10 amperios y velocidades de hasta 7500 RPM. Tecnología de mercurio líquido sin escobillas.
1 Conductor
Diseño de un solo contacto
4-10 Amperios
Capacidad de corriente variable
Hasta 7500 RPM
Alta velocidad de rotación
Sin Mantenimiento
Operación libre de mantenimiento
Especificaciones Técnicas
Conectores rotativos de escobillas modelo 104 y modelo 110 con tecnología de mercurio líquido
Conductores
1
Un conductor
Amperios
4 - 10
Según modelo
RPM
7500
Velocidad máxima
Modelos Disponibles
Modelo 104
Modelo 110
Especificaciones Detalladas

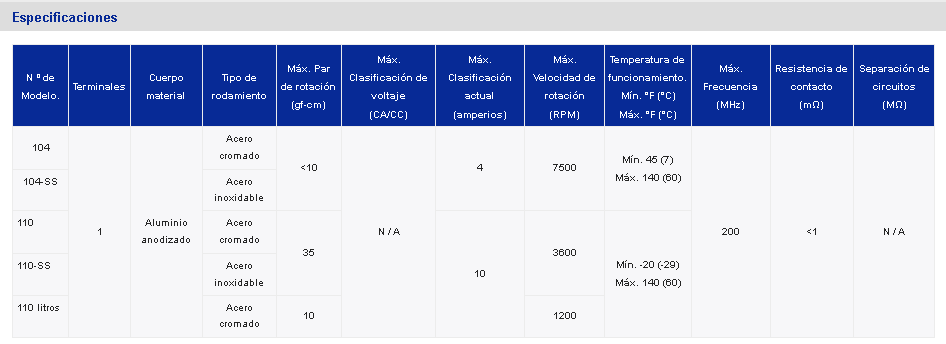

Tabla de Especificaciones Técnicas

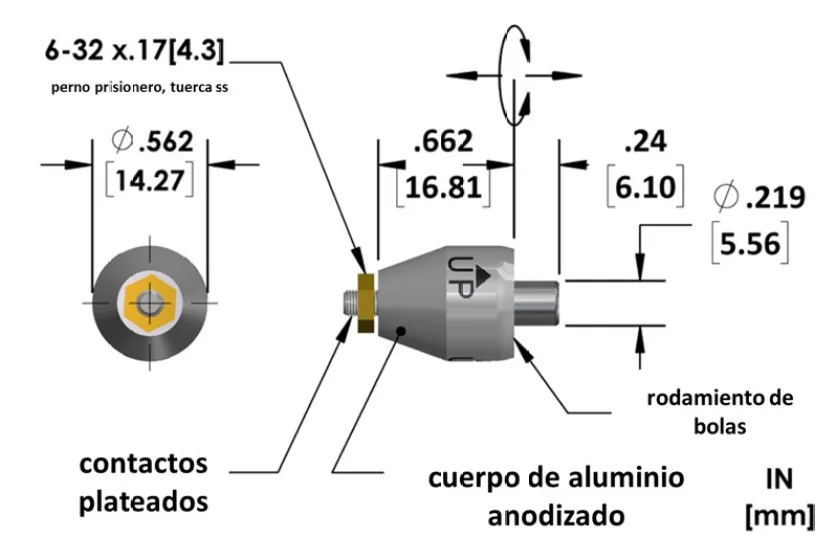

Dimensiones Técnicas
Diagrama Técnico
Detalles Técnicos
Accesorios
Accesorios Disponibles

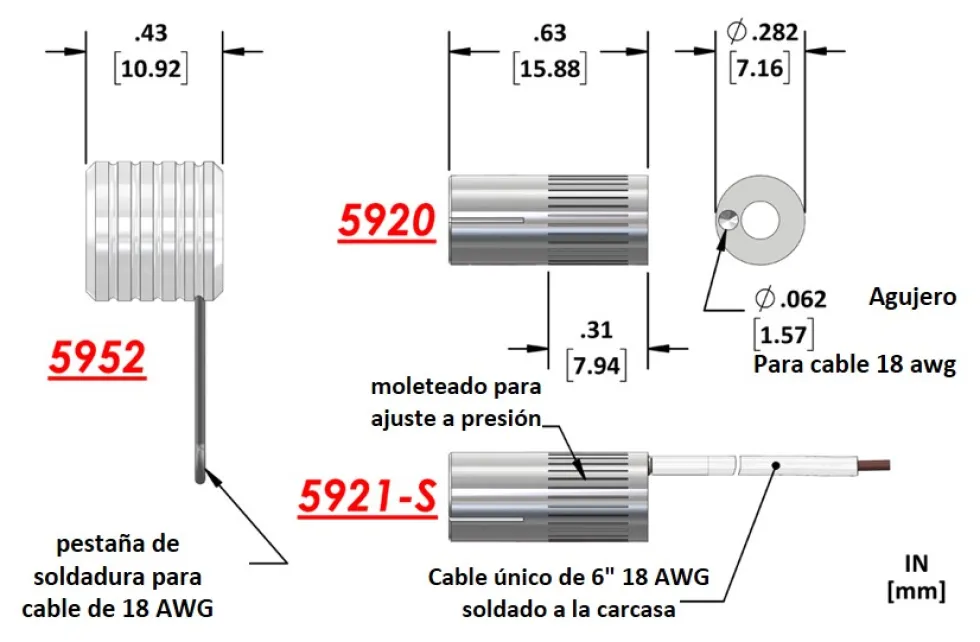

Dimensiones de Accesorios

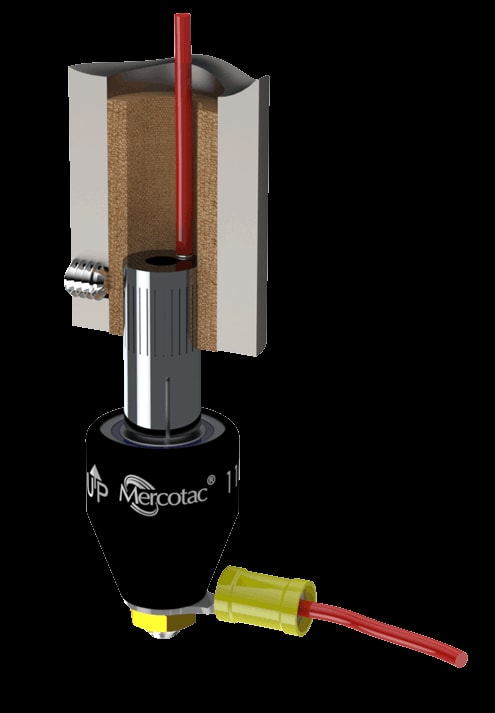

Opciones de Montaje
Los modelos 104 y 110 normalmente se montan en el cuerpo superior o el conductor superior. Cuando se les instala/retira, monte el Mercotac de modo que el cuerpo del conector gire.

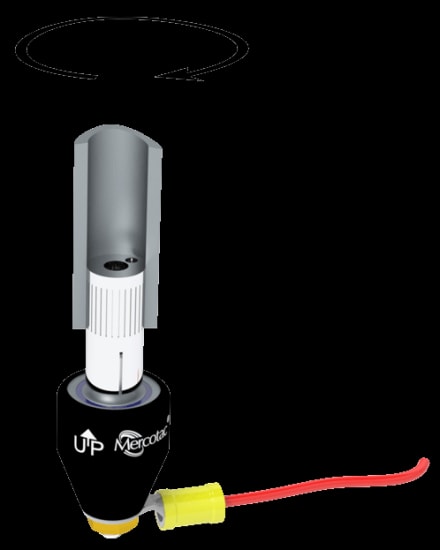

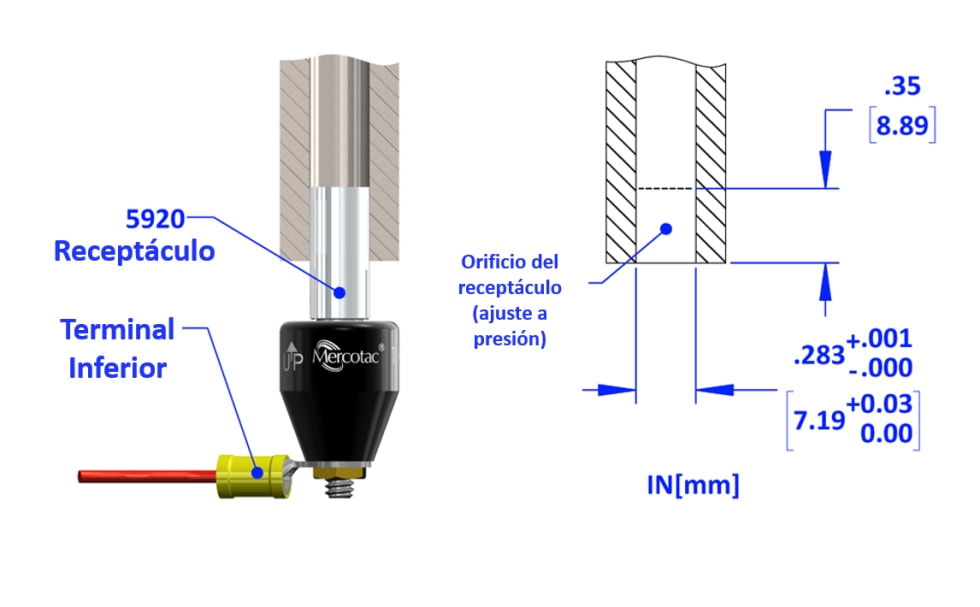

Montaje Receptáculo
Configuración estándar para montaje del receptáculo

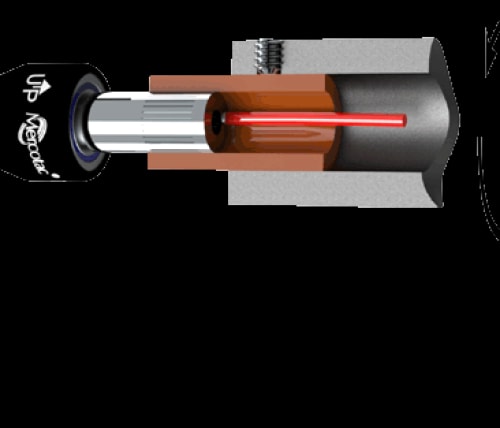

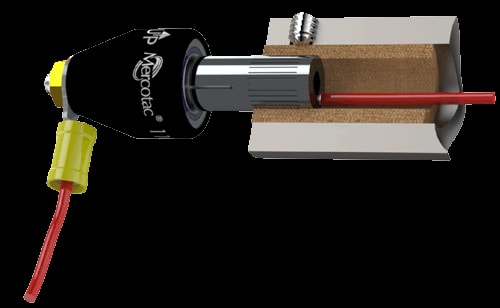

Montaje Horizontal con Eje Aislado
El cuerpo de Mercotac está eléctricamente aislado del eje. Use eje aislado eléctricamente para el soporte, si es necesario.
Montaje con Aislamiento Térmico
Use bridas aislantes térmico y eléctrico.
Montaje Inferior con Eje Conductivo
Orientación de montaje para rotación.

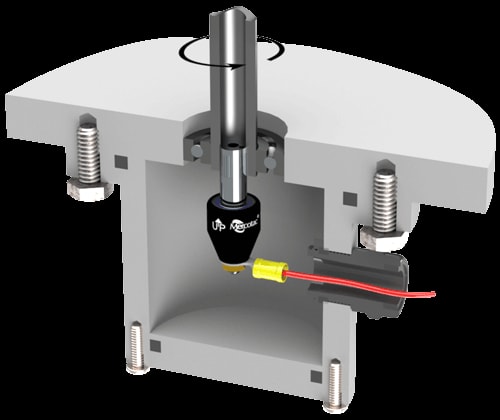

Montaje Vertical Aislado
El cuerpo de Mercotac está eléctricamente aislado del eje.
Montaje Giratorio de Vibraciones
Configuración especial para aplicaciones con vibraciones
Notas de Instalación Importantes
Conexiones
Conexiones de cables estándar modelo 104 y modelo 110

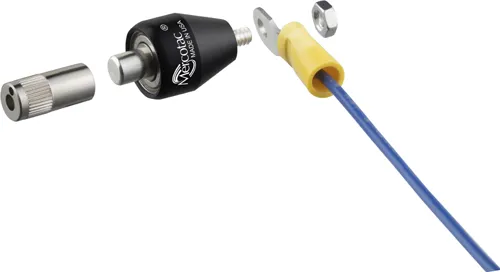

Terminal de Anillo - Configuración 1
Terminal de anillo para conexión de cable estacionario. La pinza del receptáculo de miniatura está a un mínimo giratorio de la máquina.

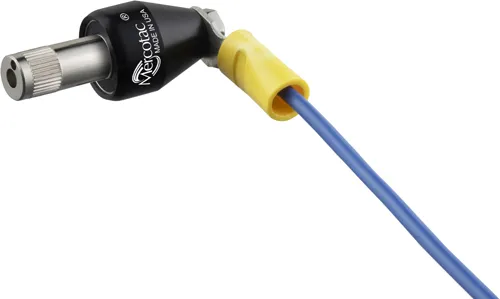

Terminal de Anillo - Configuración 2
Terminal de anillo para conexión de cable estacionario. La pinza del receptáculo de conexión al receptáculo después que el receptáculo se asegura por el eje mínimo giratorio de la máquina.
