Mercotac 435
Conductores: Cuatro conductores • Amperios: 4@30
Mercotac 435 Especificaciones del producto

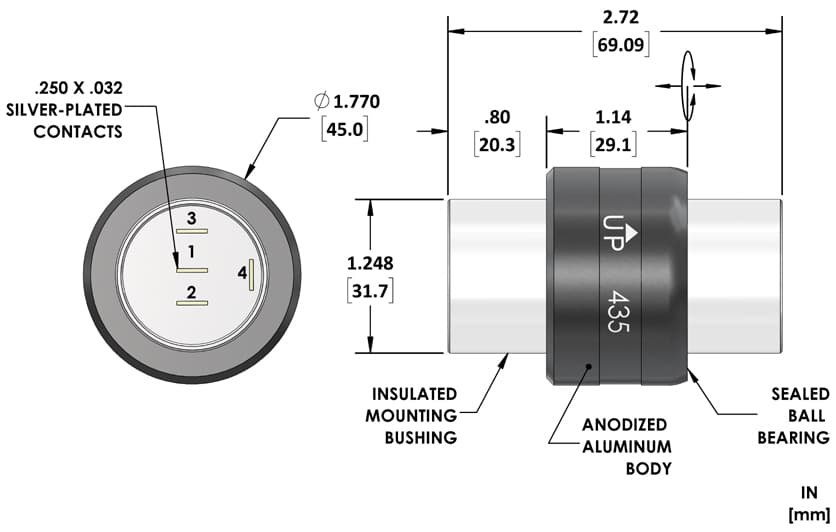

Dimensiones
Detalles
- •Las Zapatas están incluidas.
- •55250 Zapatas recta grande (Cant. 4)
- •55251 Zapatas de bandera grande (Cant. 4)
- •Disponible con rodamiento de bolas de acero inoxidable (435-SS) (recomendado para ambientes húmedos o corrosivos)
- •Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
| Modelo | Conductores | Material | Rodamiento | Voltios | Amperios | RPM | Temperatura | Impedancia | Resistencia |
|---|---|---|---|---|---|---|---|---|---|
| 435 | 4 | Aluminio anodizado | Acero cromado | 850 | 500 | 300 | Mín. -20 (-29) Máx. 140 (60) | 100 | <1 >50 |
| 435-SS | 4 | Aluminio anodizado | Acero inoxidable | 850 | 500 | 300 | Mín. -20 (-29) Máx. 140 (60) | 100 | <1 >50 |
- •El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
Accesorios
Descripción: Piezas del kit de arranque
N.° de artículo: 57435
- •Kit de botas de vinilo para protección contra polvo y salpicaduras.
- •Grado de protección IP51
Descripción: Zapatas de bandera grande, aislada
N.° de artículo: 55251
- •16 AWG - 14 AWG
- •Cant. 4 incluidos
- •Amperios máximos recomendados: 15
Descripción: Zapata recta grande, aislada
N.° de artículo: 55250
- •16 AWG - 14 AWG
- •Cant. 4 incluidos
- •Amperios máximos recomendados: 15
Montaje
El modelo 435 normalmente se monta mediante el cuerpo negro o los terminales en cualquiera de los extremos. Al montarlo horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje del cuerpo
Montaje mediante el cuerpo negro

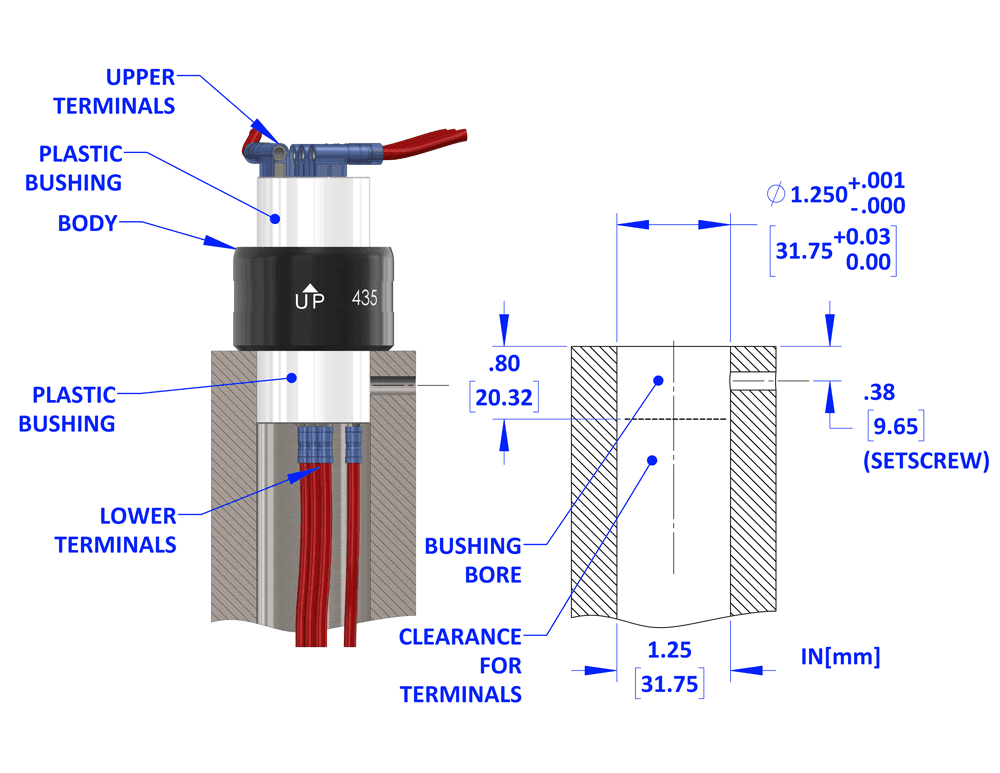

Montaje de buje
Montaje mediante el casquillo de plástico blanco
Montaje horizontal al cuerpo
_pt_2.webp&w=1080&q=75)
Buen método de montaje (pero la orientación vertical es mejor)
Montaje del adaptador al cuerpo
Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.
Montaje horizontal al buje
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.
Montaje con aislamiento térmico al buje
_ps.webp&w=1080&q=75)
Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.
Montaje superior al cuerpo
El mejor método de montaje.
Montaje inferior al buje
-(1).webp&w=1080&q=75)
Método alternativo de montaje inferior
Montaje del brazo de torsión flotante en el cuerpo
-(1)_ps.webp&w=1080&q=75)
Para aplicaciones con requerimientos especiales de torsión
Montaje de la carcasa protectora al cuerpo
_ps.webp&w=1080&q=75)
Recomendado para ambientes lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.

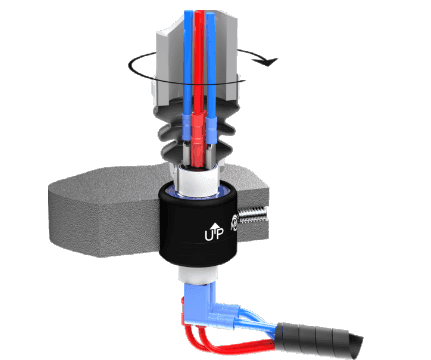

Montaje con aislamiento de vibraciones en el cuerpo
Con fuelle flexible.
Montaje con aislamiento de vibraciones en el cuerpo
_ps-431.webp&w=1080&q=75)
Con acoplamiento de accionamiento flotante.
Notas de instalación:
- •La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- •No suelde ni doble los terminales.
- •Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- •No monte de forma rígida ambos extremos del Mercotac.
- •Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
- •Proporcionar protección contra sobrecarga dentro del circuito.
- •Evite vibraciones y movimientos de choque.
Conexiones

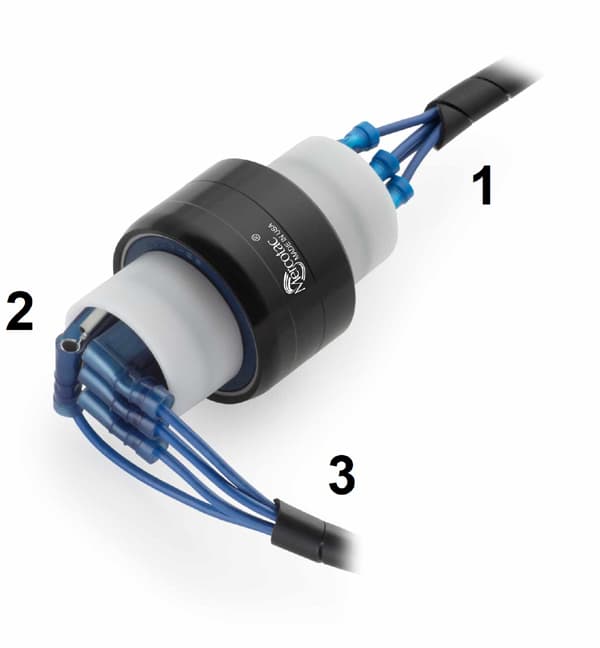

Conexiones de cables estándar modelo 435

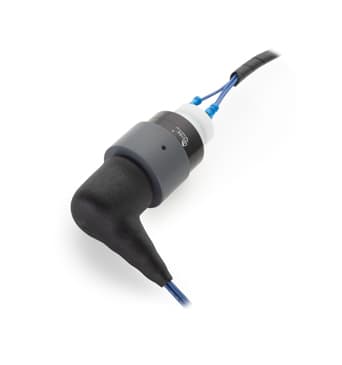

Conexiones de cables modelo 435 con kit de funda opcional
Vista recortada
Información Adicional:
- •Hay disponibles desconectores para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).
