Mercotac 430

Conductores: Cuatro conductores • Amperios: 2@4 y 2@30

Mercotac 430 Especificaciones del producto

Dimensiones

Detalles

•Las Zapatas están incluidas.
•55252 Zapatas recta grande (Cant. 4)
•55250 Zapatas recta grande (Cant. 2)
•55251 Zapatas de bandera grande (Cant. 2)
•Disponible con rodamiento de bolas de acero inoxidable (430-SS) (recomendado para ambientes húmedos o corrosivos).
•Kit de bota contra polvo/salpicaduras disponible.

Especificaciones

Modelo	Conductores	Material	Rodamiento	Voltios	Amperios	RPM	Temperatura	Impedancia	Resistencia
430	4	Aluminio anodizado	Acero cromado	400	250	1200	Mín. -20 (-29) Máx. 140 (60)	100	<1 >25
430-SS	4	Aluminio anodizado	Acero inoxidable	400	250	1200	Mín. -20 (-29) Máx. 140 (60)	100	<1 >25

•El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)

Accesorios

Descripción: Kit de enchufe

N.° de artículo: 50430

•Terminales para calibres de cables.
•20-16 CAE y 16-14 CAE
•Adecuado hasta 20A
•Pida también 5030-T para terminales de engarce

Descripción: Conjunto de enchufe

N.° de artículo: 50431

•Cables de 12 pulgadas de largo
•14 AWG para canales de alta corriente
•18 AWG para canales de baja corriente
•Adecuado para hasta 20A

Descripción: Piezas del kit de arranque

N.° de artículo: 57430

•Kit de botas de vinilo para protección contra polvo y salpicaduras.
•Grado de protección IP51

Descripción: Zapatas de bandera grande, aislada

N.° de artículo: 55251

•16 AWG - 14 AWG
•Cant. 2 incluidos
•Amperios máximos recomendados: 15

Descripción: Zapatas recta grande, aislada

N.° de artículo: 55250

•16 AWG - 14 AWG
•Cant. 2 incluidos
•Amperios máximos recomendados: 15

Descripción: Zapatas recta pequeña, aislada

N.° de artículo: 55110

•22 CAE - 18 CAE
•Cant. 4 incluidos
•Amperios máximos recomendados: 4

Descripción: Herramienta para engarzar terminales de enchufe

N.° de artículo: 5030-T

•Para usar con el kit de enchufe 50430
•No incluido, pedir por separado

Montaje

El modelo 430 normalmente se monta mediante el cuerpo negro o los terminales en cualquiera de los extremos. Al montarlo horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

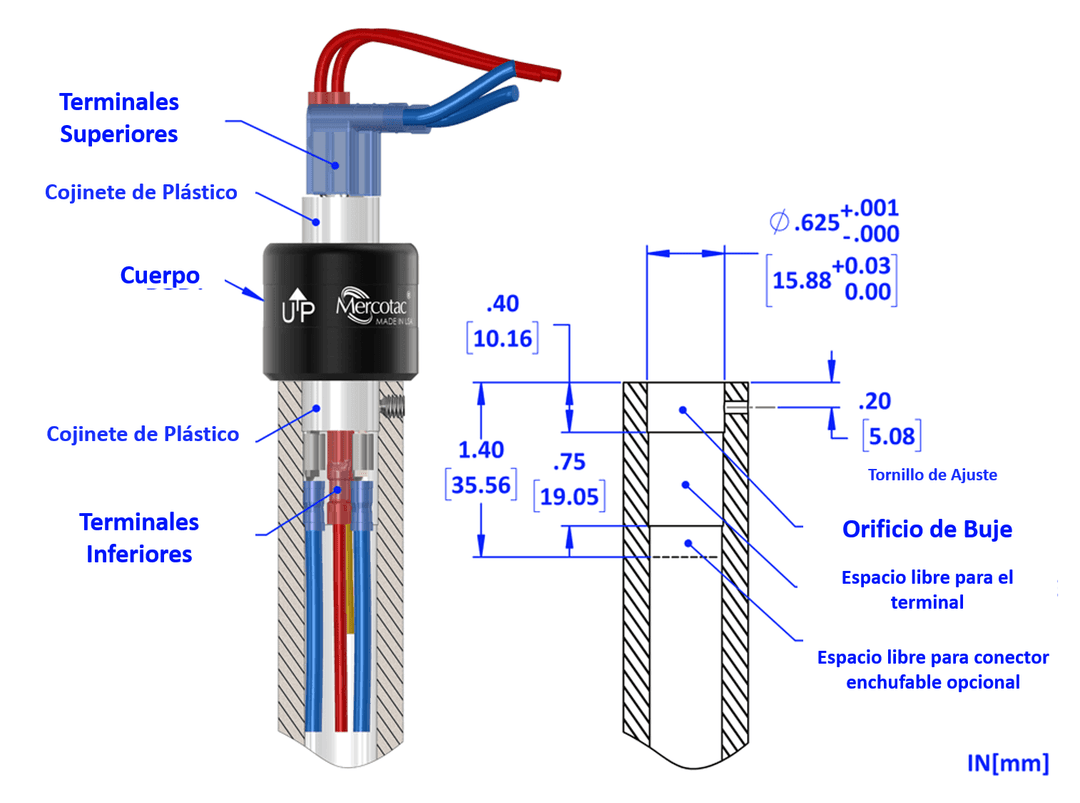

Montaje mediante el cuerpo negro

Montaje de buje

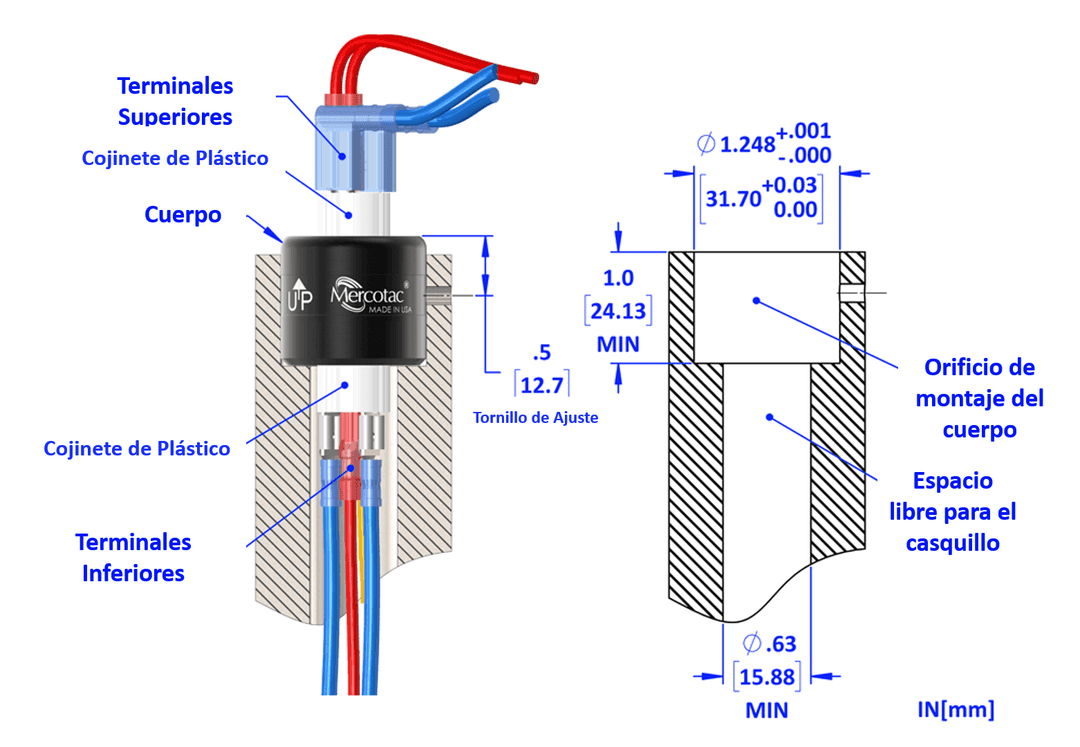

Montaje mediante el casquillo de plástico blanco

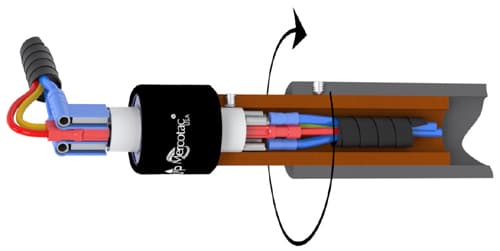

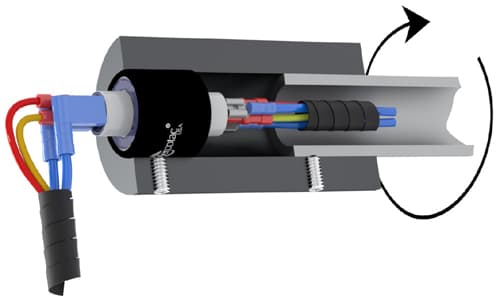

Montaje horizontal al cuerpo

Buen método de montaje (pero la orientación vertical es mejor)

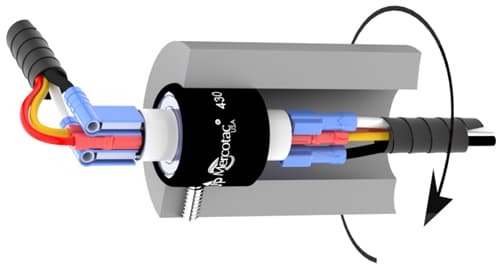

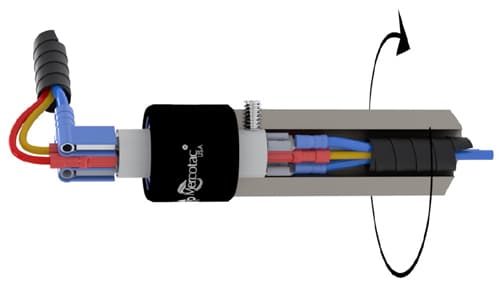

Montaje del adaptador al cuerpo

Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.

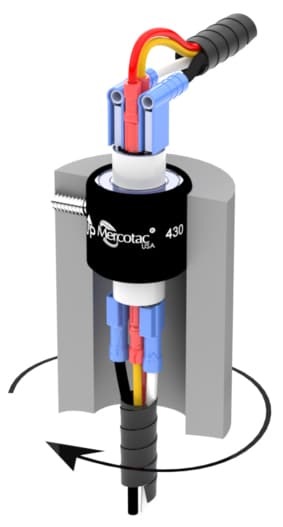

Montaje horizontal al buje

Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

Montaje con aislamiento térmico al buje

Puede ser necesario si se necesita aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

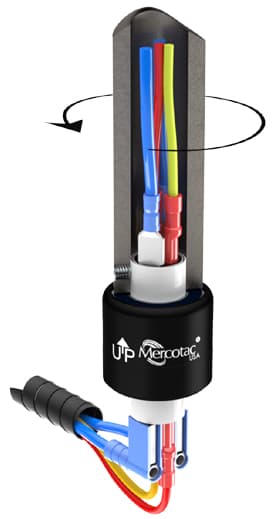

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

Método alternativo de montaje inferior

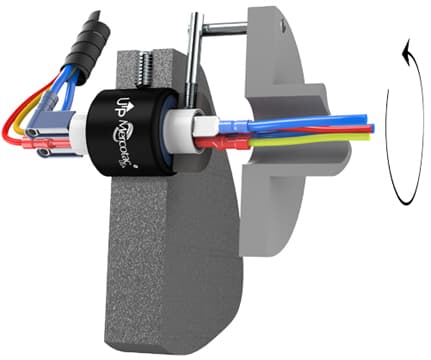

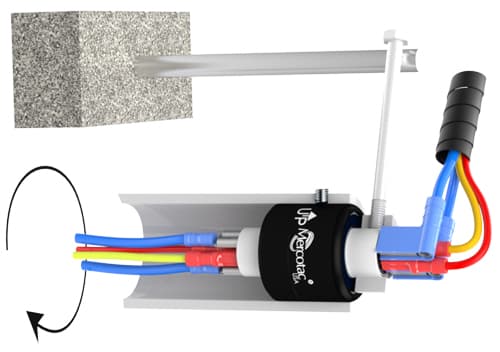

Montaje del brazo de torsión flotante en el cuerpo

Para aplicaciones con requerimientos especiales de torsión

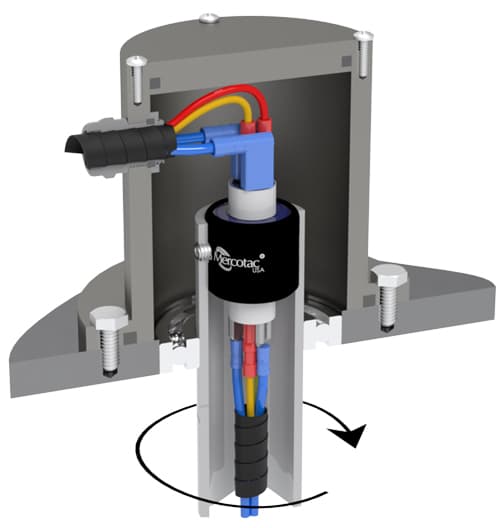

Montaje de la carcasa protectora al cuerpo

Recomendado para ambientes lavados o sucios. También recomendado para el procesamiento de alimentos.

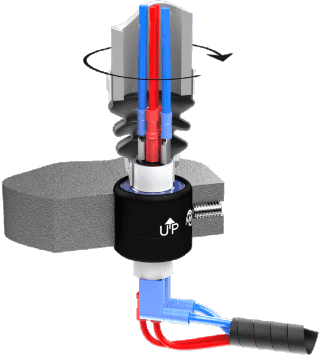

Montaje con aislamiento de vibraciones en el cuerpo

Con fuelle flexible.

Montaje con aislamiento de vibraciones en el cuerpo

Con acoplamiento de accionamiento flotante.

Notas de instalación:

•La flecha hacia arriba no debe apuntar por debajo de la horizontal.
•No suelde ni doble los terminales.
•Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
•No monte de forma rígida ambos extremos del Mercotac.
•Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
•Proporcionar protección contra sobrecarga dentro del circuito.
•Evite vibraciones y movimientos de choque.

Conexiones

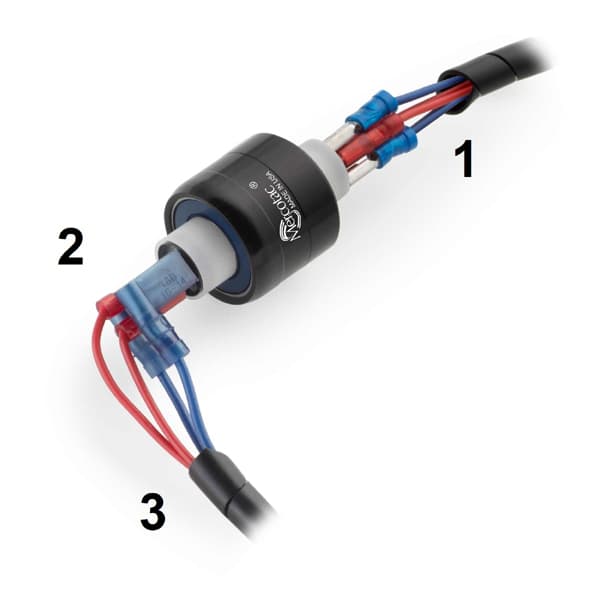

Conexiones de cables estándar modelo 430

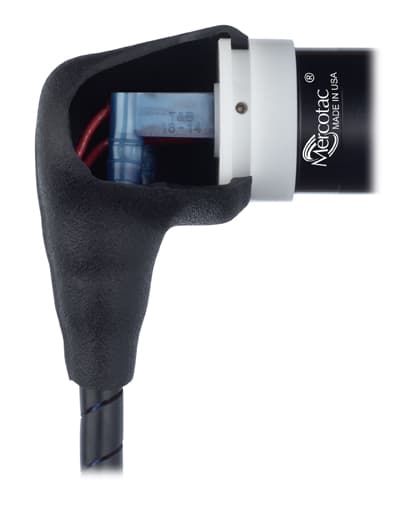

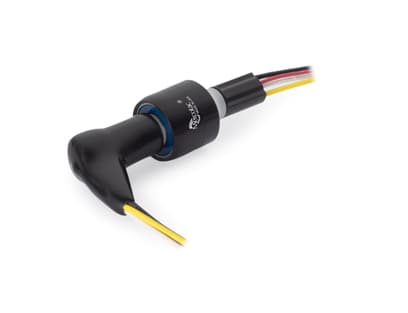

Conexiones de cables modelo 430 con kit de funda opcional

Vista recortada

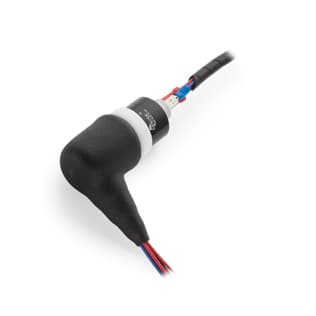

Conexiones de cables modelo 430 con enchufe de conexión rápida opcional

Información Adicional:

•Se adapta a los modelos 430 y 430-SS
•Clasificado a 250 V CA/CC hasta 20 amperios
•Incluye Tapones para ambos extremos de un modelo 430
•Incluye funda protectora de vinilo para codo para extremo estacionario.
•Disponible ensamblado con cables (conjunto de enchufe n.° 50431) o como kit sin cables (kit de enchufe n.° 50430)
•Herramienta de engarce para conectar el kit 50430 a sus cables (14 Awg y 18 Awg) Solicite la pieza n.° 5030-T
