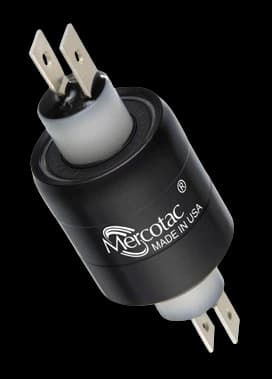

Mercotac 230 - 2 Polos

Modelo 230

2 polos de 30 A & 250 V

Detalles

Las zapatas de conexion están incluidas.
55250 Zapatas recta grande (Cant. 2).
55251 Zapatas de bandera grande (Cant. 2).
Disponible con rodamiento de bolas de acero inoxidable (230-SS) (recomendado para ambientes húmedos o corrosivos).
Kit de bota contra polvo/salpicaduras disponible.

Especificaciones

Nº de Modelo	Terminales	Material del cuerpo	Tipo de rodamiento	Máx. Torque rotacional (gf-cm)	Máx. Voltaje (AC/DC)	Max. Soporte (Amps)	Max. Velocidad (RPM)	Temp. de operación Min °F (°C) Max °F (°C)	Max. Frecuencia (MHz)	Resistencia de contacto (mΩ)	Separación de circuito (MΩ)
230	2	Aluminio anodizado	Acero cromado	200	250	30	1800	Mín. -20 (-29) Máx. 140 (60)	200	<1	>25
230-SS	2	Aluminio anodizado	Acero inoxidable	200	250	30	1800	Mín. -20 (-29) Máx. 140 (60)	200	<1	>25

Accesorios

Accesorios opcionales disponibles para mejorar la instalación y el rendimiento del conector Mercotac 230.

N.° de artículo: 57230
Kit de arranque - Incluye desconectores y terminales
N.° de artículo: 55250
Zapatas recta grande, aislada
- 16 AWG - 14 AWG
- Cantidad incluida: 2
- Amperios máximos recomendados: 15
N.° de artículo: 55251
Zapatas de bandera grande, aislada
- 16 AWG - 14 AWG
- Cantidad incluida: 2
- Amperios máximos recomendados: 15

El kit de arranque 57230 incluye todos los componentes necesarios para comenzar.

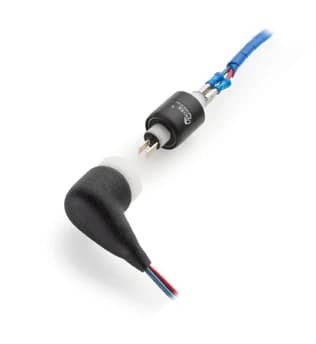

Kit de botas de vinilo opcional para protección contra polvo y salpicaduras (IP51).
Terminales disponibles en diferentes configuraciones según el calibre del cable.

Montaje

El modelo 230 generalmente se monta mediante el cuerpo negro usando un tornillo de fijación o una abrazadera dividida. También puede montarse mediante el casquillo de plástico blanco en cada extremo.

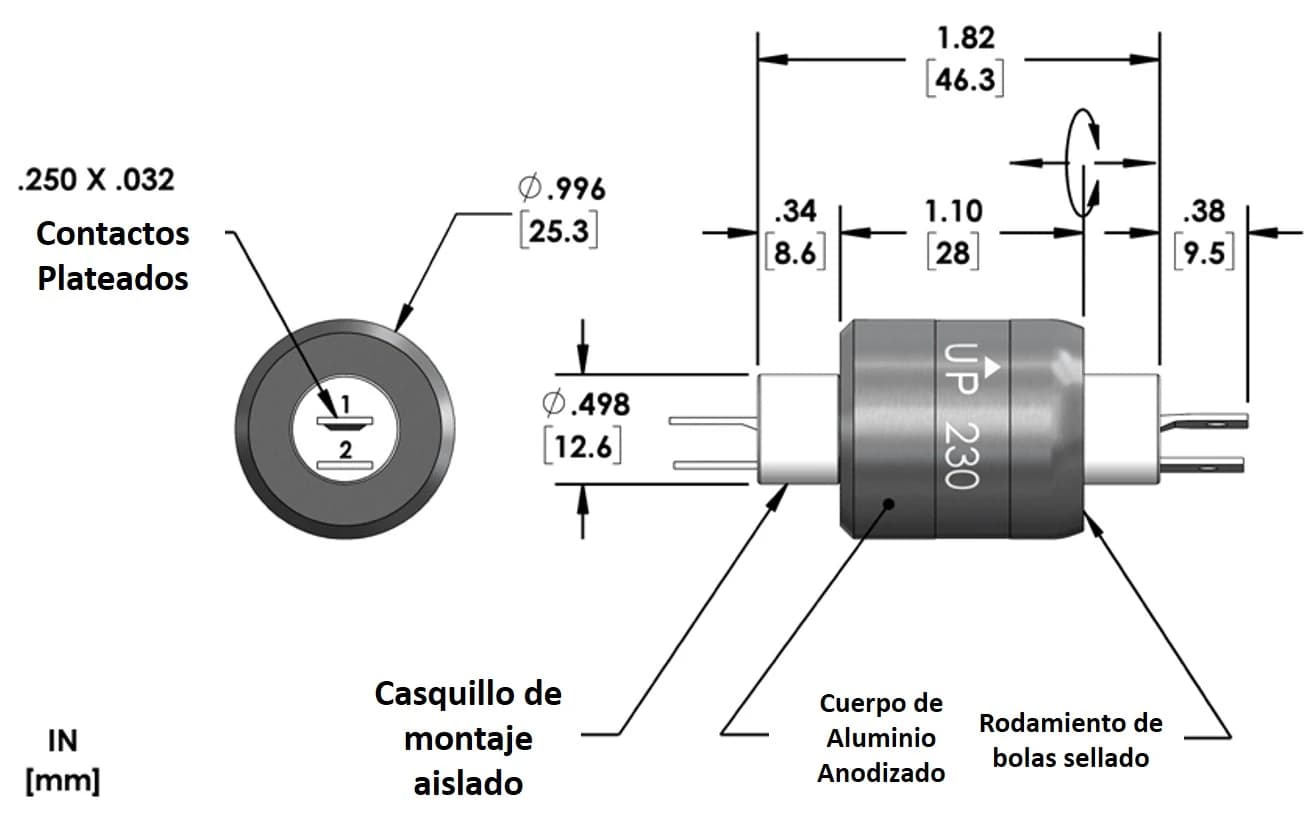

Configuración básica de montaje del modelo 230

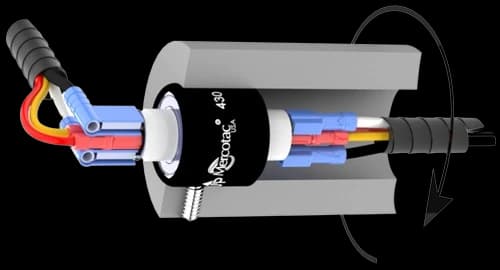

Montaje utilizando abrazadera dividida

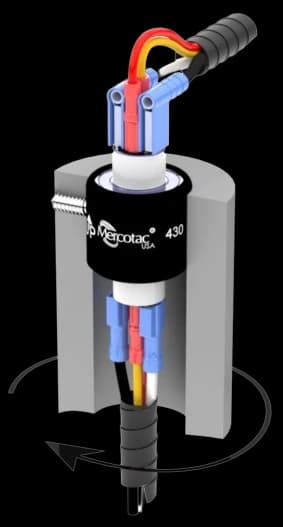

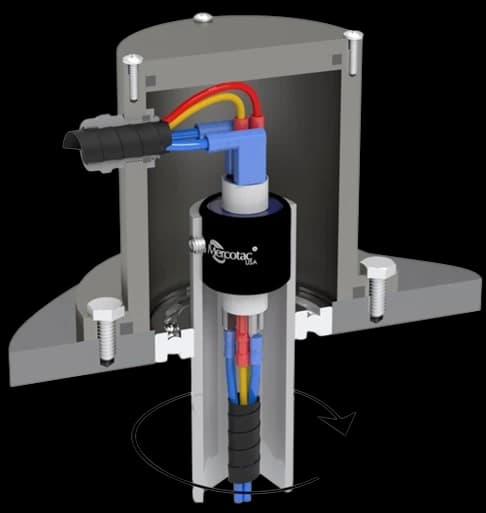

Instalación en posición vertical

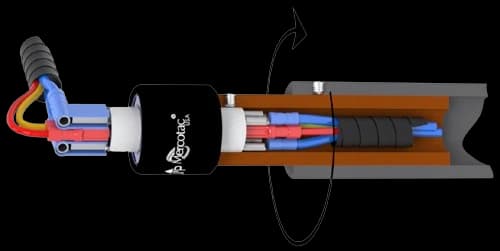

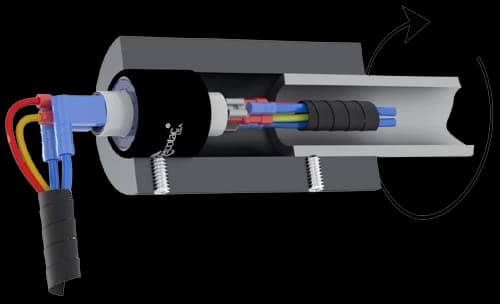

Instalación en posición horizontal

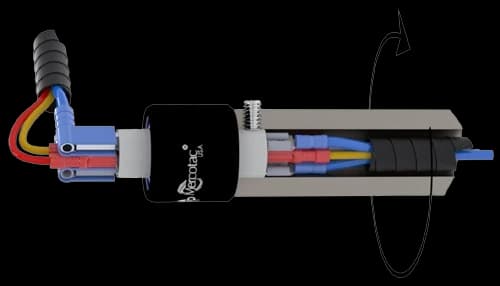

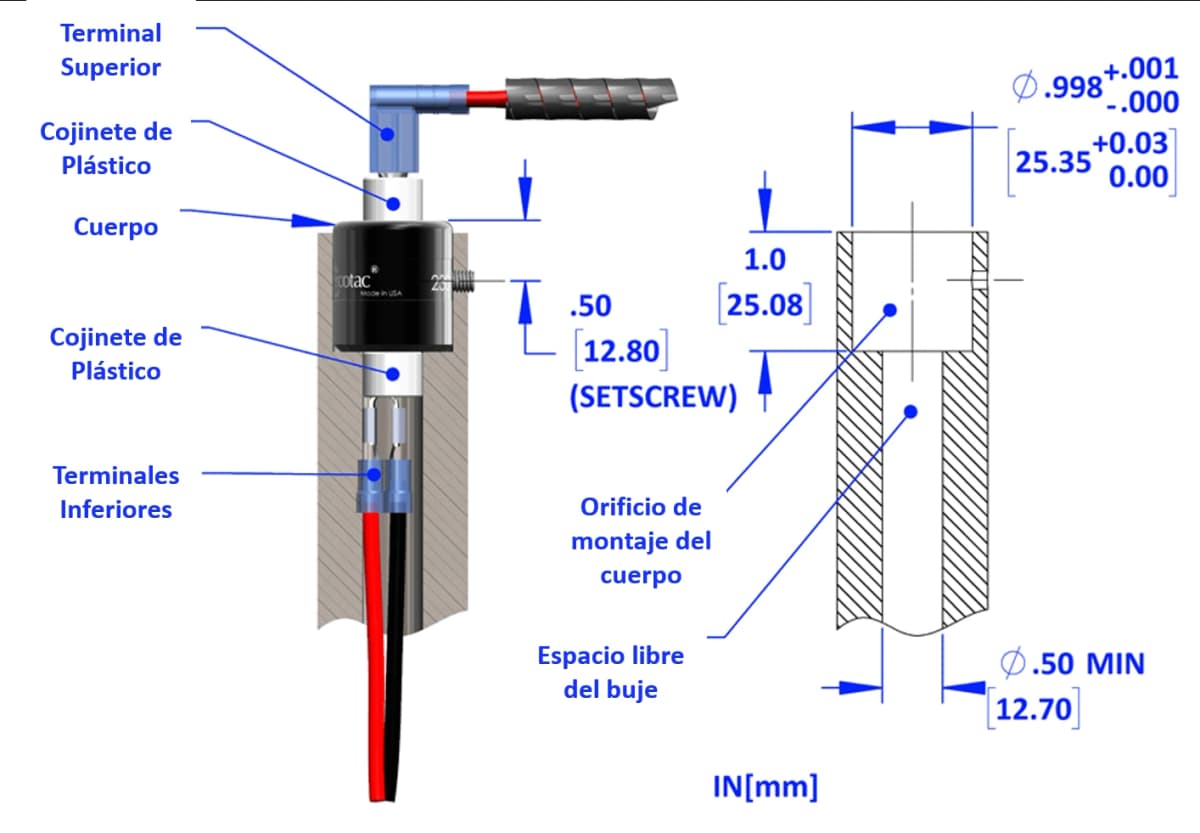

Montaje con tornillo de fijación en cuerpo negro

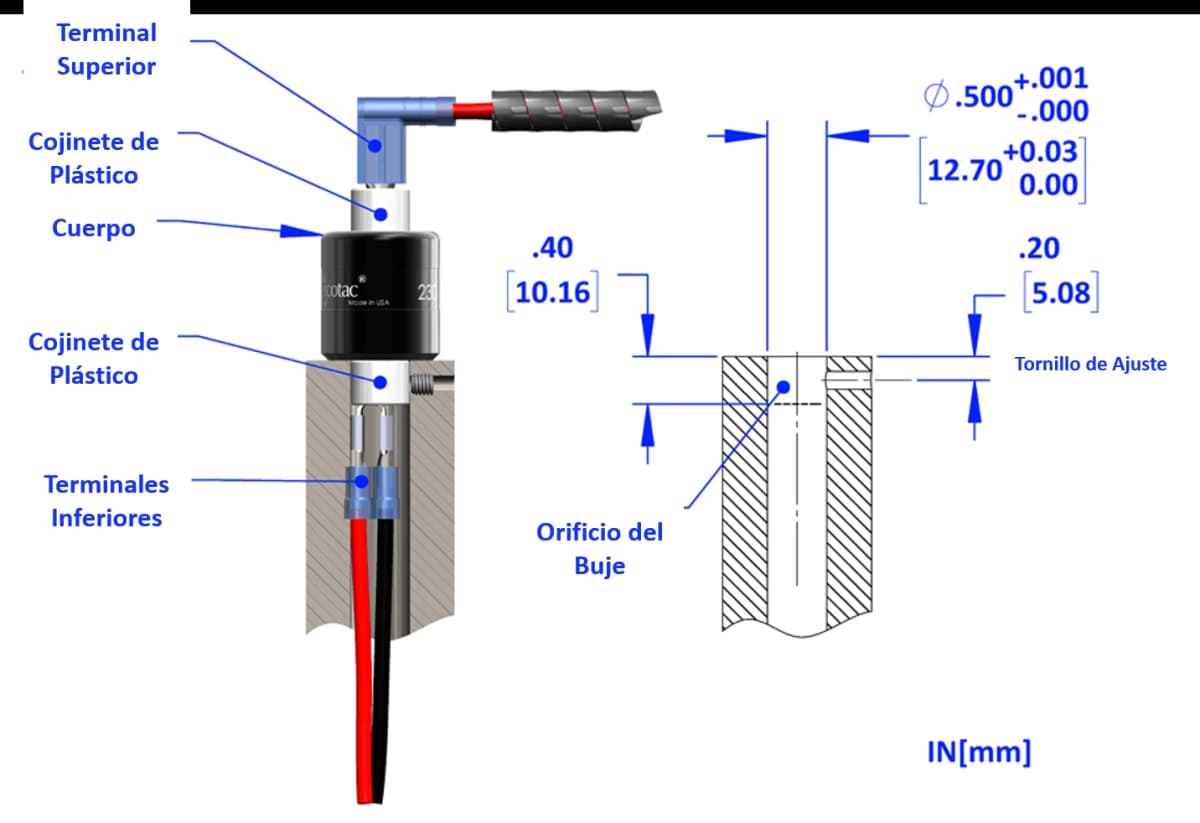

Montaje mediante casquillo de plástico blanco
Detalle de orientación correcta - flecha hacia arriba

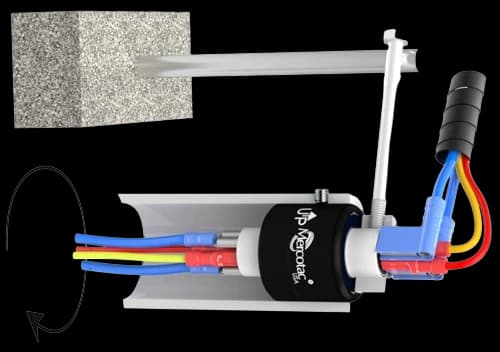

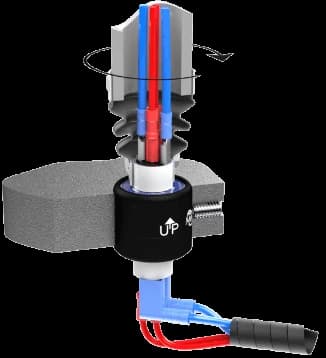

Instalación con soporte de montaje

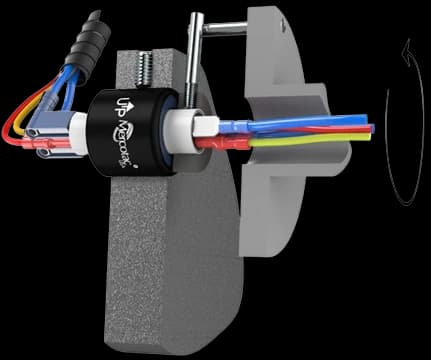

Montaje en panel o superficie
Conexión adecuada de cables
Verificación de alineación correcta
Instalación completa y lista para operar

Notas de instalación:

La flecha hacia arriba no debe apuntar por debajo de la horizontal.
No suelde ni doble los terminales.
Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
No monte de forma rígida ambos extremos del Mercotac.
Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
Proporcionar protección contra sobrecarga dentro del circuito.
Evite vibraciones y movimientos de choque.
Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

Conexiones

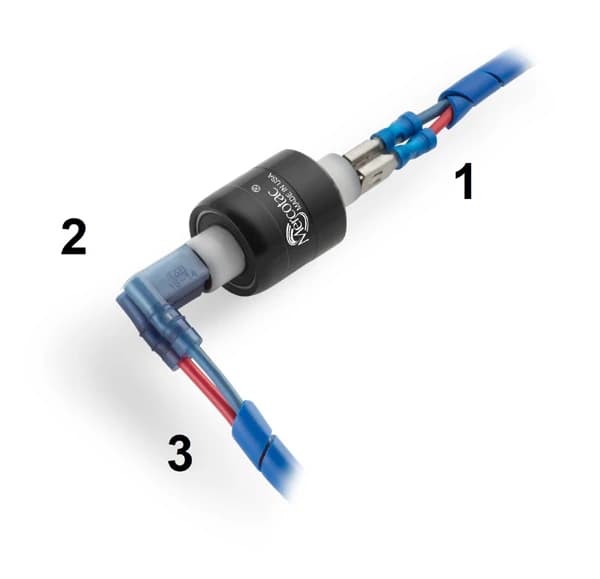

Conexiones de cables estándar modelo 230. Las conexiones de cables se montan dentro del eje giratorio y en el extremo estacionario.

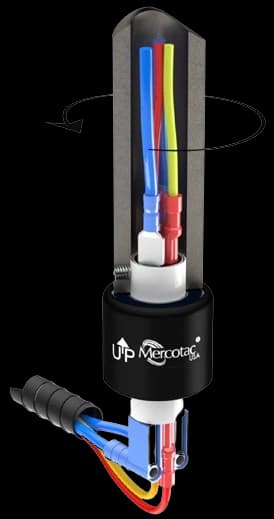

Conexiones de cables montadas dentro del eje giratorio
Extremo estacionario mostrando conexiones de cables estándar

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra conexiones de cables estándar.
Los cables se engarzan en los terminales.
Herramienta sugerida: Thomas & Betts #WT 112M
Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por las zapatas estándar (22-18 AWG y 12-10 AWG).
