Modelo 205

Mercotac 205

2 polos de 4 A

Detalles

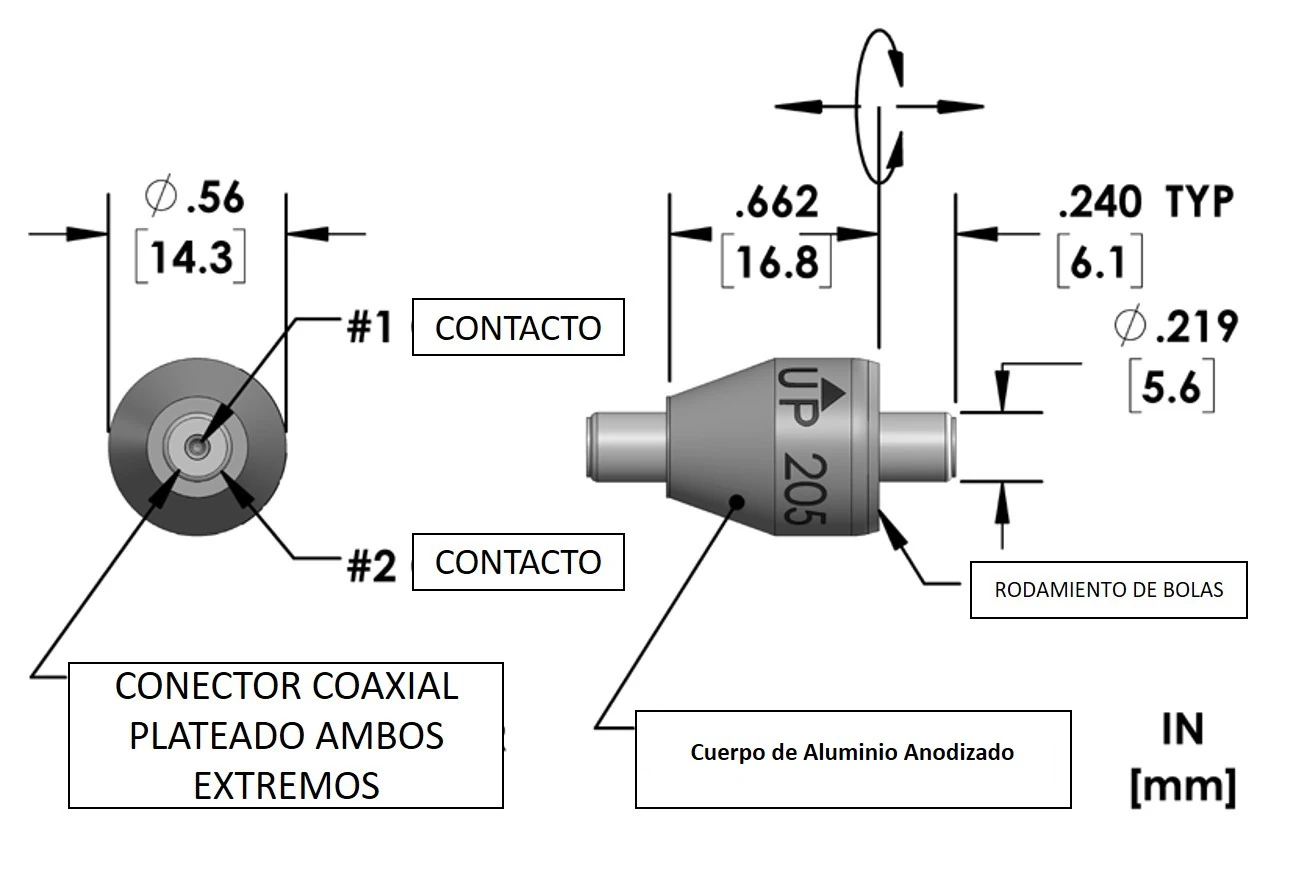

Dimensiones Mercotac 205
  • Las zapatas de conexion no vienen incluidas.
  • Disponible con rodamiento de bolas de acero inoxidable (205-SS, 205-LS y 205-HS) (recomendado para ambientes húmedos o corrosivos).
Especificaciones
Nº de ModeloTerminalesMaterial del cuerpoTipo de rodamientoMáx. Torque rotacional
(gf-cm)		Máx. Voltaje
(AC/DC)		Max. Soporte
(Amps)		Max. Velocidad
(RPM)		Temp. de operación
Min °F (°C)
Max °F (°C)		Max. Frecuencia
(MHz)		Resistencia de contacto
(mΩ)		Separación de circuito
(MΩ)
2052Aluminio anodizadoAcero cromado7525042000Mín. 45 (7)
Máx. 140 (60)		200<1>25
205-SS2Aluminio anodizadoAcero inoxidable7525042000Mín. 45 (7)
Máx. 140 (60)		200<1>25
205-L2Aluminio anodizadoAcero cromado7525041200Mín. -20 (-29)
Máx. 140 (60)		200<1>25
205-LS2Aluminio anodizadoAcero inoxidable7525041200Mín. -20 (-29)
Máx. 140 (60)		200<1>25
205-H2Aluminio anodizadoAcero cromado15025042000Mín. 45 (7)
Máx. 250 (121)		200<1>25
205-HS2Aluminio anodizadoAcero inoxidable15025042000Mín. 45 (7)
Máx. 250 (121)		200<1>25
Accesorios
Accesorios Mercotac 205

Las zapatas no están incluidas y deben adquirirse por separado.

  • Accesorio 591

    N.° de artículo: 591

    • Zapatas disponibles por separado
  • Accesorio 592

    N.° de artículo: 592

    • Zapatas disponibles por separado
  • Accesorio 594

    N.° de artículo: 594

    • Zapatas disponibles por separado
  • Accesorio 595

    N.° de artículo: 595

    • Zapatas disponibles por separado
Montaje

El modelo 205 generalmente se monta mediante el cuerpo negro usando un tornillo de fijación o una abrazadera dividida.

  • Montaje del cuerpo

    Montaje del cuerpo

  • Montaje de buje

    Montaje de buje

  • Montaje horizontal al cuerpo

    Montaje horizontal

  • Montaje del adaptador al cuerpo

    Montaje del adaptador

  • Montaje superior al cuerpo

    Montaje superior

  • Montaje de la carcasa protectora

    Montaje con carcasa protectora

  • Montaje adicional

    Montaje adicional
Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
  • Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.
Conexiones

Las conexiones de cables se realizan directamente a los terminales del conector. Se recomienda utilizar zapatas apropiadas para el calibre de cable utilizado.

  • Conexiones estándar

    Conexiones de cables estándar

  • Conexiones alternativas

    Conexiones alternativas

  • Los cables se engarzan en los terminales.
  • Herramienta sugerida: Thomas & Betts #WT 112M
  • Hay disponibles zapatas para otros calibres de cables.
