- Se incluyen tuercas hexagonales.
- Disponible con rodamiento de bolas de acero inoxidable (1500-SS).
- Sello antipolvo externo disponible (modelo 1500-1 o 1500-1-SS) (recomendado para ambientes húmedos o corrosivos).

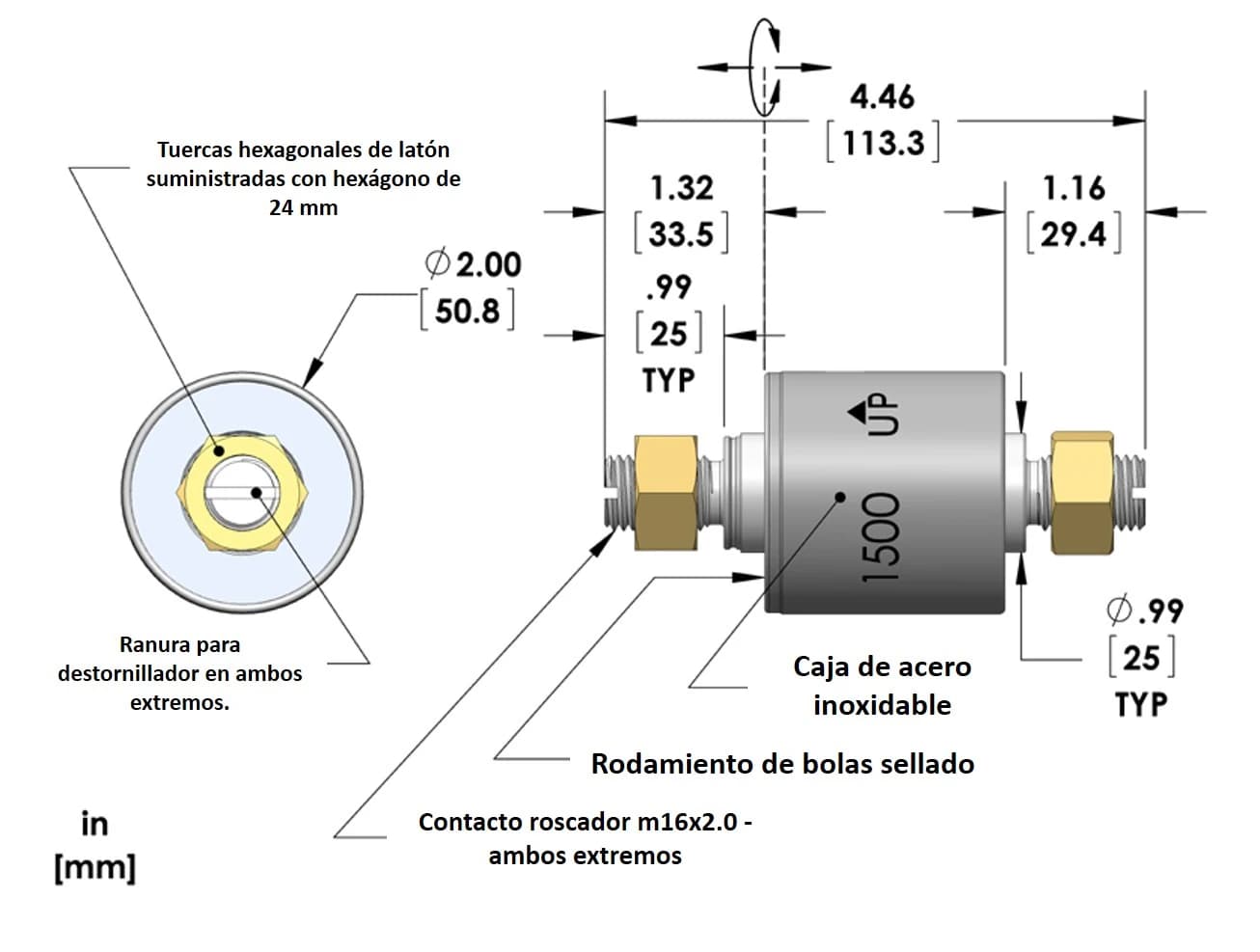

Modelo 1500
1 polo de 500 A
Detalles
- Se incluyen tuercas hexagonales.
- Disponible con rodamiento de bolas de acero inoxidable (1500-1-SS).
- Sello externo contra el polvo para protección IP51 (recomendado para ambientes húmedos o corrosivos).
Especificaciones
| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) | Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) | Máx. Velocidad de rotación (RPM) | Temperatura de funcionamiento. Mín. °F (°C) Máx. °F (°C) | Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1500 | 1 | Acero inoxidable | Acero cromado | 750 | N / A | 500 | 300 | Mín. -20 (-29) Máx. 140 (60) | 200 | <1 | N / A |
| 1500-SS | Acero inoxidable | ||||||||||
| 1500-1 | Acero cromado | ||||||||||
| 1500-1-SS | Acero inoxidable |
- El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
- El designador "-1" indica un sello antipolvo externo.
- Nota: El conector Mercotac™ serie 1500 viene de serie con un cuerpo de acero inoxidable, que está eléctricamente "caliente" con respecto al conductor interno a voltajes más altos.
Accesorios
Actualmente no hay accesorios para este modelo; sin embargo, si se necesita un sello externo contra el polvo con una clasificación de protección IP51, seleccione el modelo 1500-1.
N.° de artículo: 1500-1 o 1500-1-SS
Modelo con sello antipolvo
- Incluye un sello externo contra el polvo.
- Grado de protección IP 51.
- Todas las demás características son las mismas que las del modelo 1500 estándar.
Nota: La carcasa de acero inoxidable del conector Mercotac serie 1500 a voltajes más altos está eléctricamente "caliente" para el conductor interno.
Montaje
El modelo 1500 normalmente se monta mediante el perno roscado en cualquiera de los extremos o mediante el cuerpo de acero mediante un tornillo de fijación. Al montarlo horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje superior con eje conductor
Montaje inferior con eje conductor
Montaje horizontal con eje conductor
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.
Conexiones
Conexiones de cables estándar modelo 1500 y modelo 1500-1
Extremo estacionario que muestra conexiones de cables estándar.
