Modelo 1250

Mercotac 1250

1 polo de 250 A

Detalles

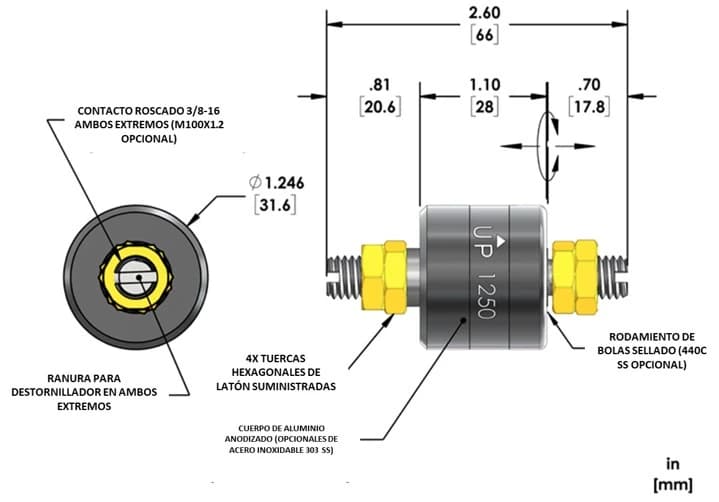

Dimensiones Mercotac 1250
  • Disponible en rosca métrica (1250-M / 1250-MS / 1250-MSX).
  • Disponible con rodamiento de bolas de acero inoxidable (1250-SS / 1250-MS) (recomendado para ambientes húmedos o corrosivos).
  • Disponible con cuerpo y cojinete de acero inoxidable (1250-SX / 1250-MSX) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
Nº de ModeloTerminalesCuerpo materialTipo de rodamientoCaja de rodamientosTamaño de rosca de montajeMáx. Par de rotación
(gf-cm)		Configuración de la tuerca de montaje (ver tabla)Máx. Clasificación de voltaje
(CA/CC)		Máx. Clasificación actual
(amperios)		Máx. Velocidad de rotación
(RPM)		Temperatura de funcionamiento.
Mín. °F (°C)
Máx. °F (°C)		Máx. Frecuencia (MHz)Resistencia de contacto
(mΩ)		Separación de circuitos
(MΩ)
12501Aluminio anodizadoAcero cromadoSello3/8 - 162501N / A2501200Mín. -20 (-29)
Máx. 140 (60)		200<1N / A
1250-MSelloM10 x 1,52
1250-SCSello3/8 - 163
1250-SSAcero inoxidable** (440C)Sello3/8 - 161
1250-MSSelloM10 x 1,52
1250-LS***Blindaje3/8 - 161251
1250-SXAcero inoxidable (303)Sello3/8 - 162501
1250-MSXSelloM10 x 1,52
1250-LSX***Blindaje3/8 - 161251
  • El cuerpo de la unidad Mercotac™ serie 1250 está eléctricamente "caliente" respecto al conductor interno.
  • Se recomienda un tipo de rodamiento de acero inoxidable y/o un material de cuerpo de acero inoxidable para entornos húmedos o corrosivos.
  • El designador "L" indica un par bajo (solo se puede operar verticalmente).
Accesorios
  • Kit de arranque 57125

    N.° de artículo: 57125

    Kit de arranque

    • Kit de botas de vinilo para protección contra polvo y salpicaduras.
    • Grado de protección IP51.
Montaje

Mercotac Modelo 1250 generalmente se monta mediante el perno roscado en cualquiera de los extremos o mediante el cuerpo negro usando un tornillo de fijación. Cuando lo monte horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

  • Montaje del cuerpo

    Montaje del cuerpo

  • Montaje superior con eje conductivo

    Montaje superior con eje conductivo

  • Montaje inferior con eje conductivo

    Montaje inferior con eje conductivo

  • Montaje horizontal con eje conductor

    Montaje horizontal con eje conductor

    Nota: Los modelos de bajo torque solo pueden operarse verticalmente.

  • Montaje superior del cuerpo al buje

    Montaje superior del cuerpo al buje

    Nota: La carcasa del Mercotac serie 1250 está eléctricamente "caliente" respecto al conductor interno.

Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
Conexiones
  • Sin kit de arranque

    Sin kit de arranque

  • Con kit de arranque

    Con kit de arranque
