- Las Zapatas no están incluidas.
- Disponible con rodamiento de bolas de acero inoxidable (105-SS y 110-TS) (recomendado para ambientes húmedos o corrosivos).

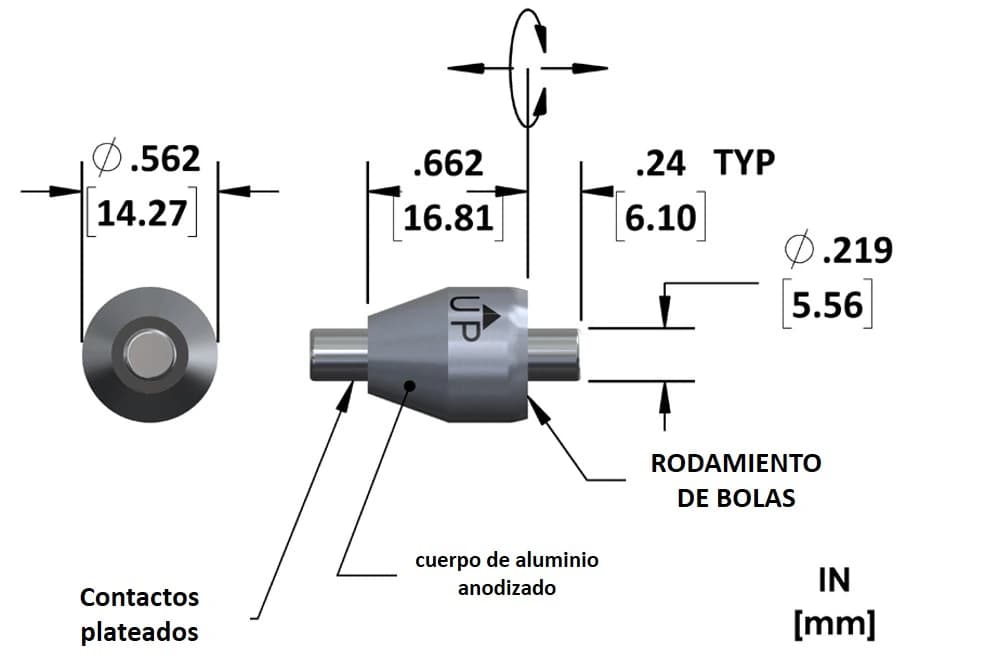

Modelo 105
Modelo 110T
1 polo de 10 A / 4 A
Detalles
Especificaciones
| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) | Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) | Máx. Velocidad de rotación (RPM) | Temperatura de funcionamiento. Mín. °F (°C) Máx. °F (°C) | Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 110-T | 1 | Aluminio anodizado | Acero cromado | 35 | N / A | 10 | 3600 | Mín. -20 (-29) Máx. 140 (60) | 200 | <1 | N / A |
| 110-TS | Acero inoxidable | ||||||||||
| 110-TL | Acero cromado | 10 | 1200 | ||||||||
| 105 | Acero cromado | <10 | 4 | 7500 | Mín. 45 (7) Máx. 140 (60) | ||||||
| 105-SS | Acero inoxidable |
- El designador "T" indica el modelo estándar (montaje en receptáculo).
- El designador "TS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
- El designador "TL" indica par bajo.
- El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
- Nota: El cuerpo del Mercotac serie 110-T/105 está eléctricamente "caliente" al conductor interno.
Accesorios
Las opciones de conector se detallan a continuación. No están incluidos con la compra de un Mercotac 105/110T. Pida los conectores deseados por separado.
N.° de artículo: 5920
Receptáculo de un contacto
- Un orificio de soldadura para cable de 18 AWG.
- Adecuado hasta 4 amperios.
N.° de artículo: 5921-S
Receptáculo de un contacto
- Con un cable de 6" (18 AWG) preconectado.
- Adecuado hasta 4 amperios.
N.° de artículo: 5952
Tapa de un contacto
- Un orificio de soldadura para cable de 18 AWG.
- Adecuado hasta 4 amperios.
Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.
Montaje
Los modelos 105 y 110T normalmente se montan mediante el cuerpo negro o el contacto en cualquiera de los extremos. El montaje en el cuerpo normalmente utiliza un tornillo de fijación o una abrazadera dividida. El soporte de contacto se sujeta en el receptáculo instalado mediante un ajuste de resorte. Lo mejor es montar el Mercotac de manera que el cuerpo del conector gire.
Montaje receptible
Montaje superior con eje conductivo
Orientación de montaje preferida.
Montaje inferior con eje conductivo
El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.
Montaje horizontal con eje conductor
Montaje horizontal con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.
Montaje aislante de vibraciones
Montaje de carcasa protectora con eje conductor
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.
Conexiones
Conexiones de cables estándar modelo 105 y modelo 110T
La prensa de receptáculo de metal encaja en el miembro giratorio de la máquina.
Tapa de plástico con terminal de soldadura para conectar cables estacionarios.
La unidad Mercotac se conecta al receptáculo después de que el receptáculo se ajusta a presión en el miembro giratorio de la máquina.
La tapa se conecta al extremo estacionario del Mercotac para conectar cables estacionarios.
