• El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).

Hay disponibles desconectores para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).

•

  N.° de artículo: 57230

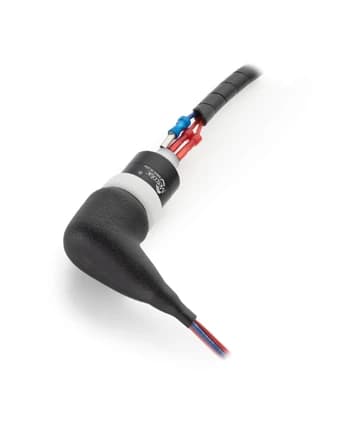

  Kit de arranque

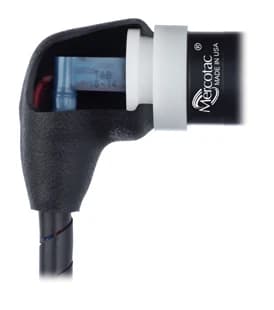

  • Kit de botas de vinilo para protección contra polvo y salpicaduras.
  • Grado de protección IP51.
•

  N.° de artículo: 55251

  Zapatas de bandera grande (aislada)

  • 16 AWG - 14 AWG.
  • Cant. 1 incluido.
  • Amperios máximos recomendados: 15
•

  N.° de artículo: 55250

  Zapatas recta grande (aislada)

  • 16 AWG - 14 AWG.
  • Cant. 1 incluido.
  • Amperios máximos recomendados: 15
•

  N.° de artículo: 55110

  Zapatas recta pequeña (aislada)

  • 22 CAE - 18 CAE.
  • Cant. 4 incluidos.
  • Amperios máximos recomendados: 4

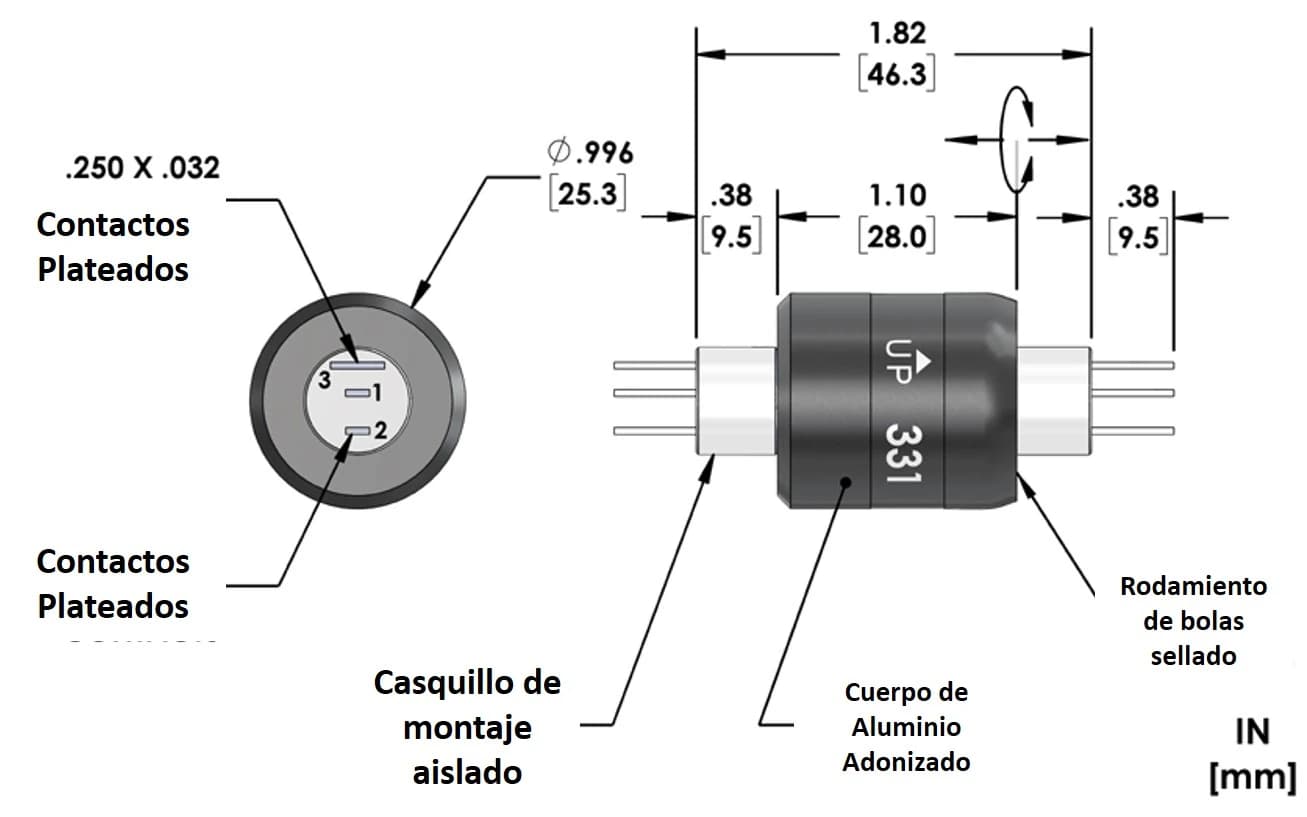

El modelo 331 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

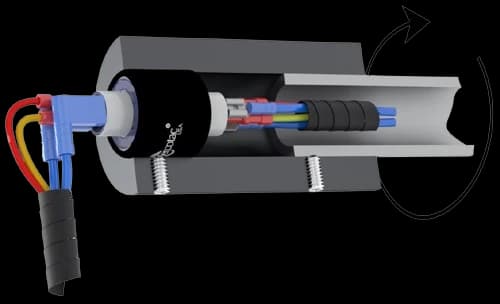

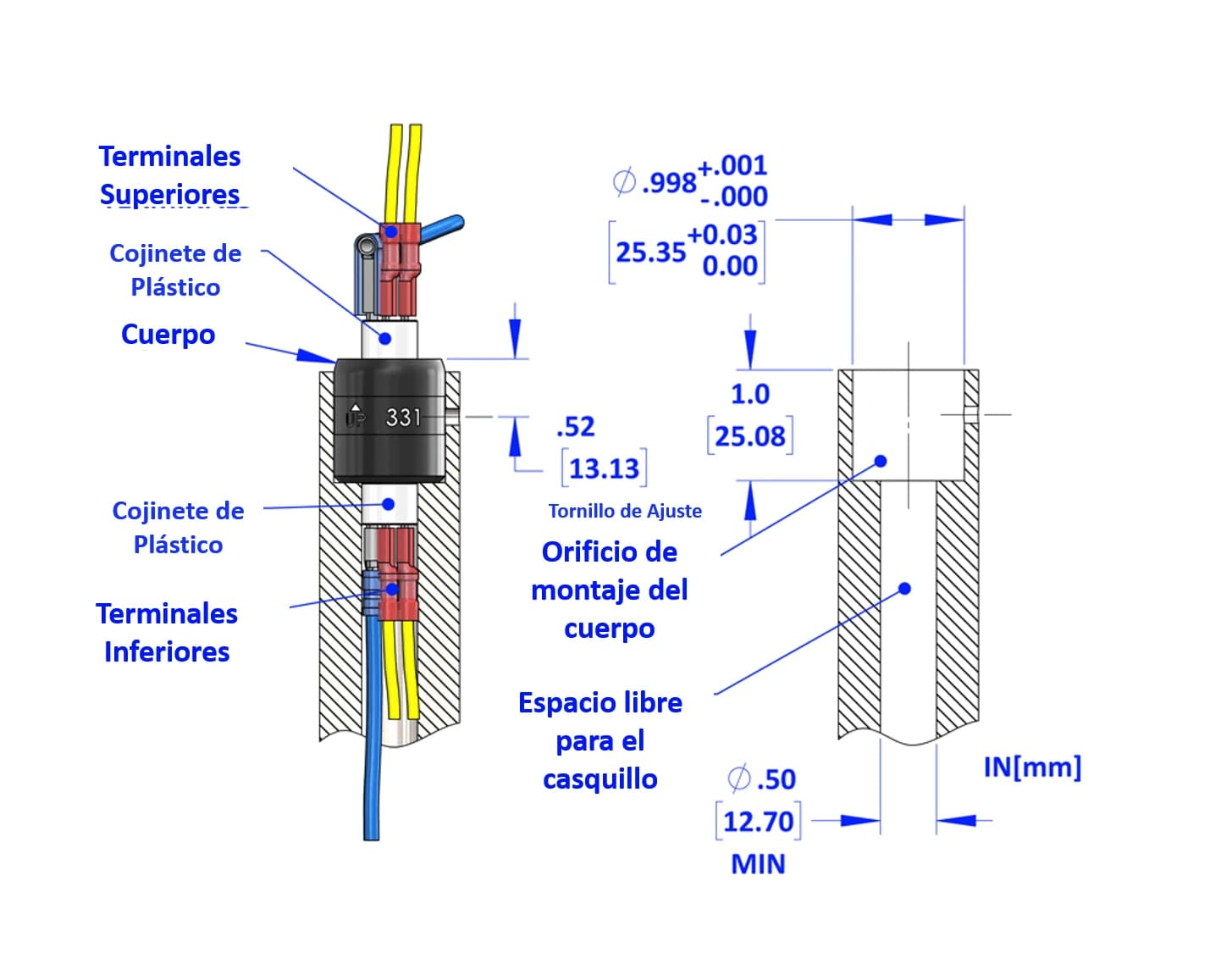

• Montaje del cuerpo

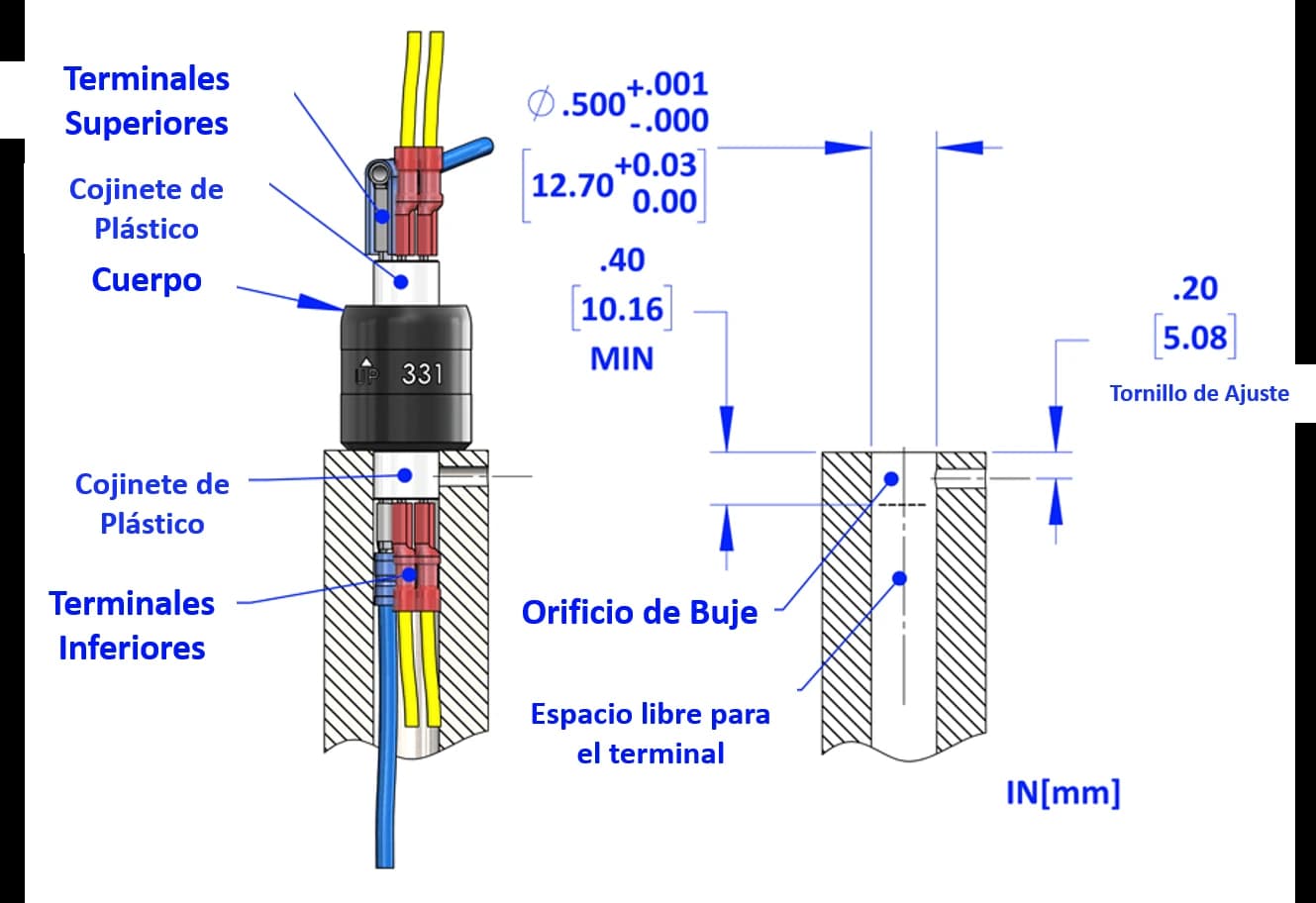

• Montaje de buje

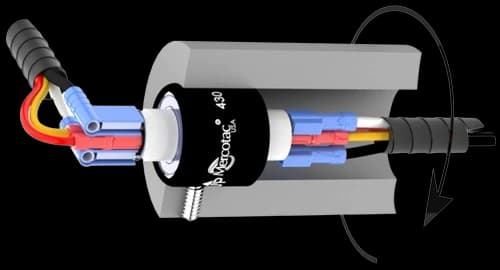

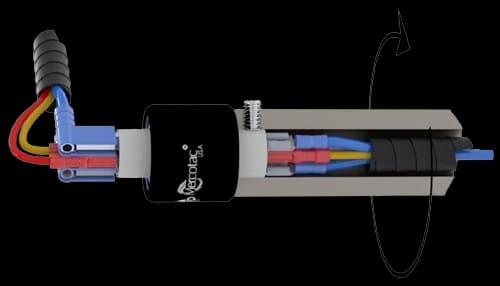

• Montaje horizontal al cuerpo



  Buen método de montaje (pero la orientación vertical es mejor).

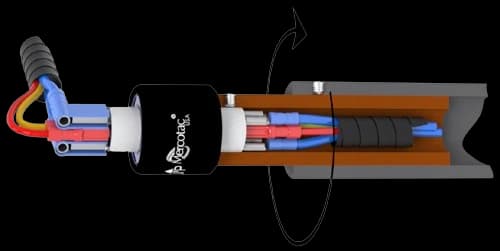

• Montaje del adaptador al cuerpo



  Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.

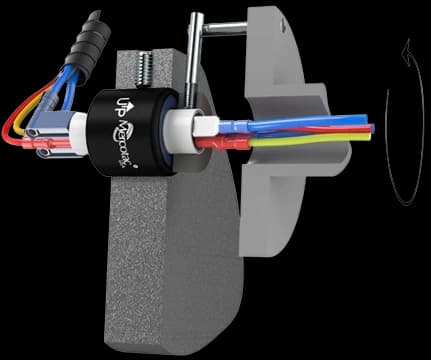

• Montaje horizontal al buje



  Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

• Montaje con aislamiento térmico al buje



  Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

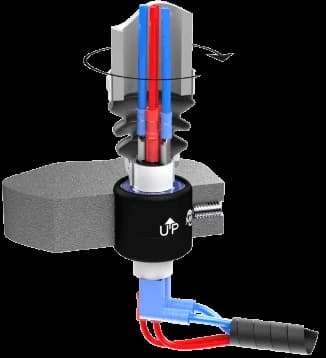

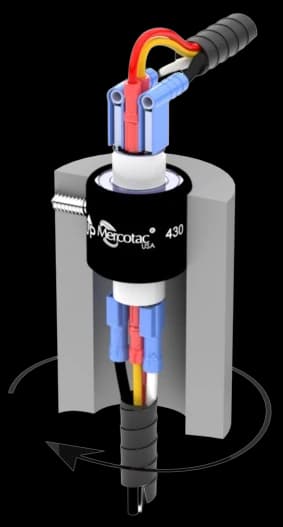

• Montaje superior al cuerpo



  El mejor método de montaje.

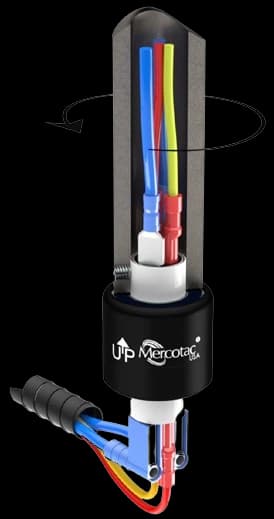

• Montaje inferior al buje

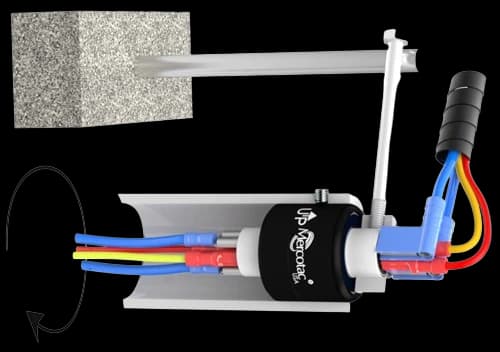

• Montaje del brazo de torsión flotante en el cuerpo

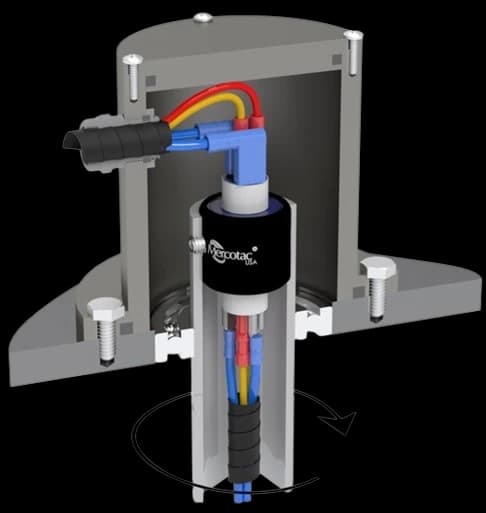

• Montaje de la carcasa protectora al cuerpo



  Recomendado para ambientes lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.

• Montaje con aislamiento de vibraciones en el cuerpo



• Montaje con aislamiento de vibraciones en el cuerpo



Notas de instalación:

• La flecha hacia arriba no debe apuntar por debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos de choque.
