Modelo 330

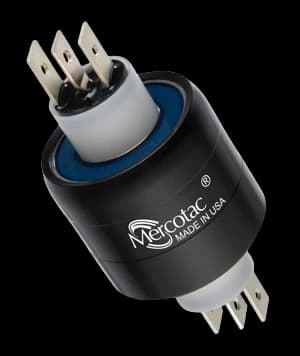

Mercotac 330

3 polos de 30 A

Detalles

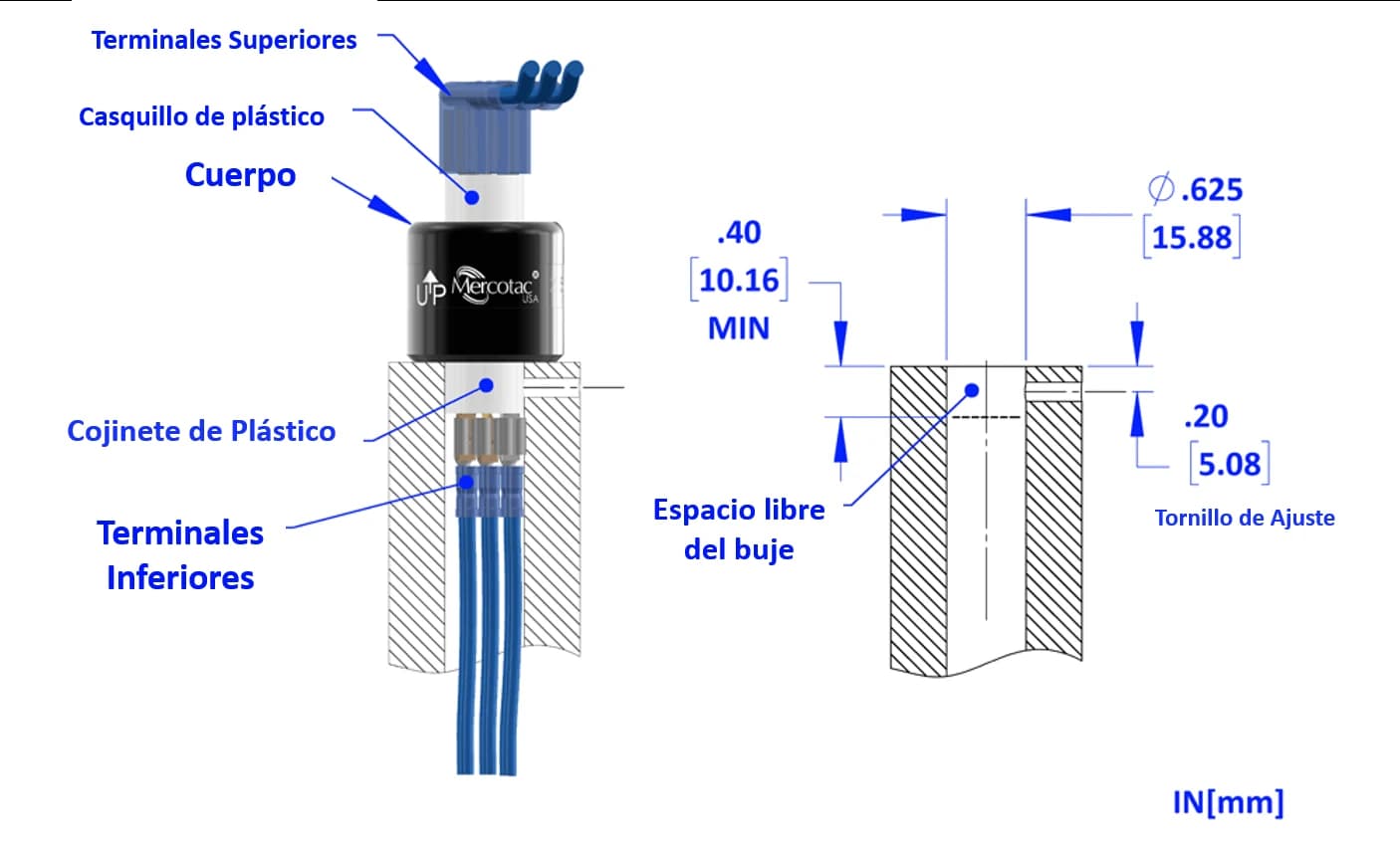

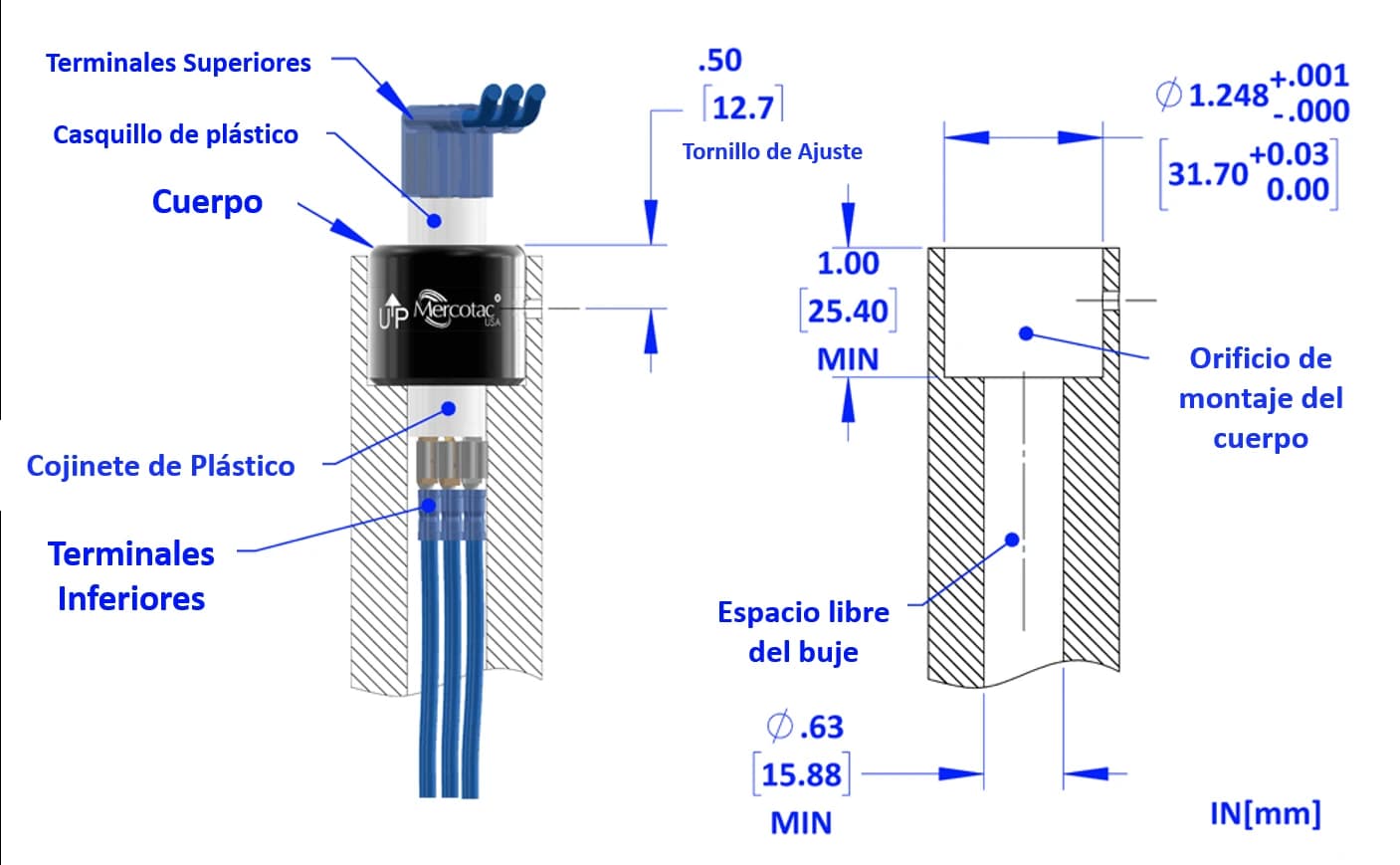

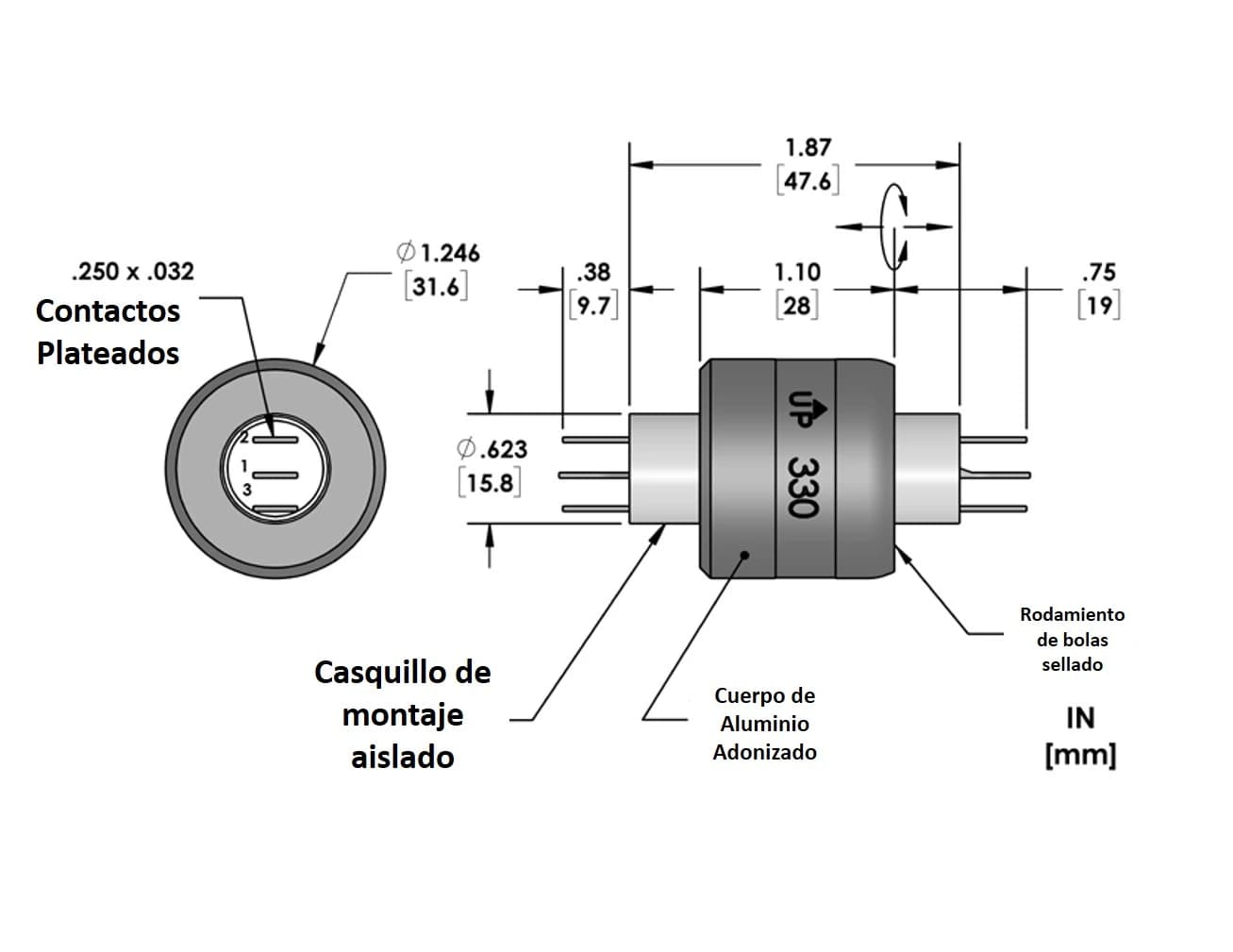

Dimensiones Mercotac 330
  • Las Zapatas están incluidas.
  • 55251 Zapatas de bandera grande (Cant. 3).
  • 55252 Zapatas recta grande (Cant. 3).
  • 55253 Tubo retráctil (Cant. 3).
  • Disponible con rodamiento de bolas de acero inoxidable (330-SS) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.
Especificaciones
Nº de ModeloTerminalesCuerpo materialTipo de rodamientoMáx. Par de rotación
(gf-cm)		Máx. Clasificación de voltaje
(CA/CC)		Máx. Clasificación actual
(amperios)		Máx. Velocidad de rotación
(RPM)		Temperatura de funcionamiento.
Mín. °F (°C)
Máx. °F (°C)		Máx. Frecuencia (MHz)Resistencia de contacto
(mΩ)		Separación de circuitos
(MΩ)
3303Aluminio anodizadoAcero cromado300250301200Mín. -20 (-29)
Máx. 140 (60)		100<1>25
330-SSAcero inoxidable
  • El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
Accesorios

Hay disponibles Zapatas para otros calibres de cables que pueden sustituirse por los zapatas estándar (22-18 AWG y 12-10 AWG).

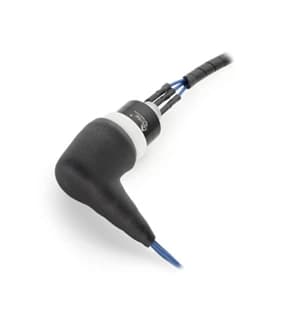

  • Kit de arranque 57430

    N.° de artículo: 57430

    Kit de arranque

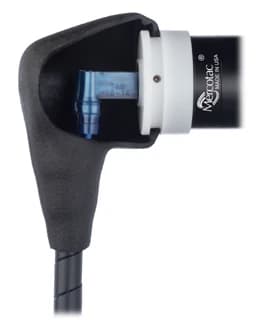

    • Kit de botas de vinilo para protección contra polvo y salpicaduras.
    • Grado de protección IP51.
  • Zapatas 55251

    N.° de artículo: 55251

    Zapatas de bandera grande (sin aislamiento)

    • 16 AWG - 14 AWG.
    • Cant. 3 incluidos
    • Amperios máximos recomendados: 15
  • Zapatas 55252

    N.° de artículo: 55252

    Zapata recta grande (aislada)

    • 16 AWG - 14 AWG.
    • Cant. 3 incluidos
    • Amperios máximos recomendados: 15
  • Tubos retráctiles 55253

    N.° de artículo: 55253

    Tubo retráctil

    • Cant. 4 incluidos.
Montaje

El modelo 330 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

  • Montaje del cuerpo

    Montaje del cuerpo

  • Montaje de buje

    Montaje de buje

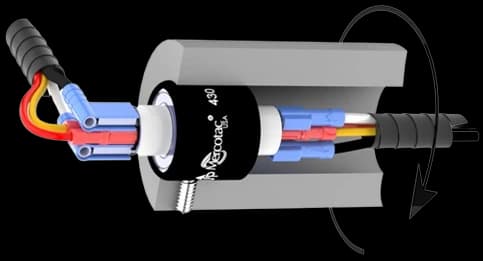

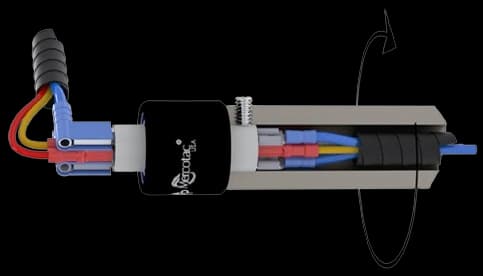

  • Montaje horizontal al cuerpo

    Montaje horizontal al cuerpo

    Buen método de montaje (pero la orientación vertical es mejor).

  • Montaje del adaptador al cuerpo

    Montaje del adaptador al cuerpo

    Úselo cuando el diámetro del eje sea menor que el cuerpo del Mercotac.

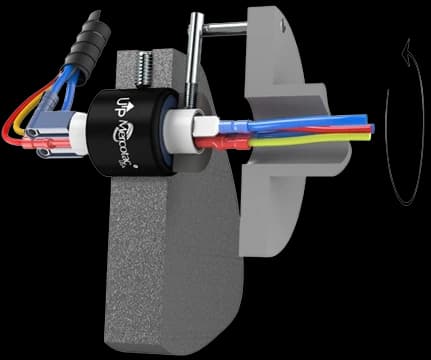

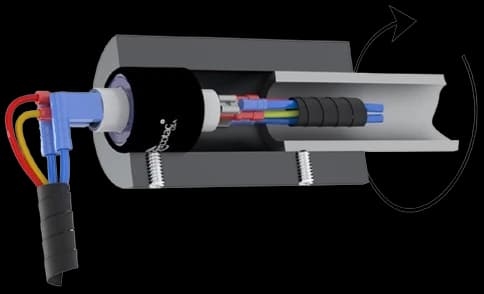

  • Montaje horizontal al buje

    Montaje horizontal al buje

    Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

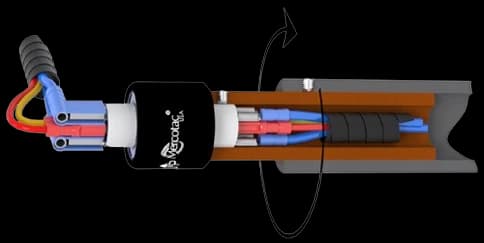

  • Montaje con aislamiento térmico al buje

    Montaje con aislamiento térmico

    Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

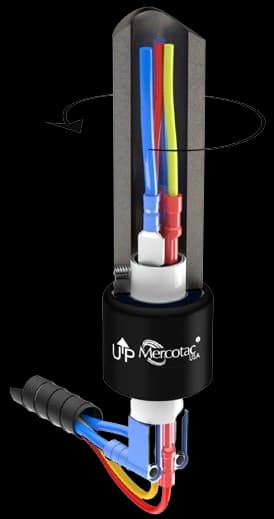

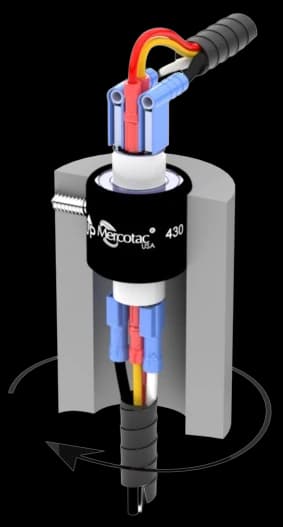

  • Montaje superior al cuerpo

    Montaje superior al cuerpo

    El mejor método de montaje.

  • Montaje inferior al buje

    Montaje inferior al buje

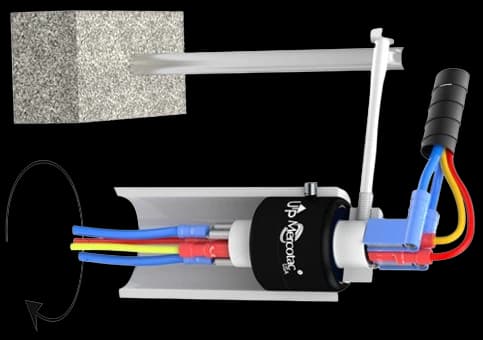

  • Montaje del brazo de torsión flotante en el cuerpo

    Montaje del brazo de torsión flotante

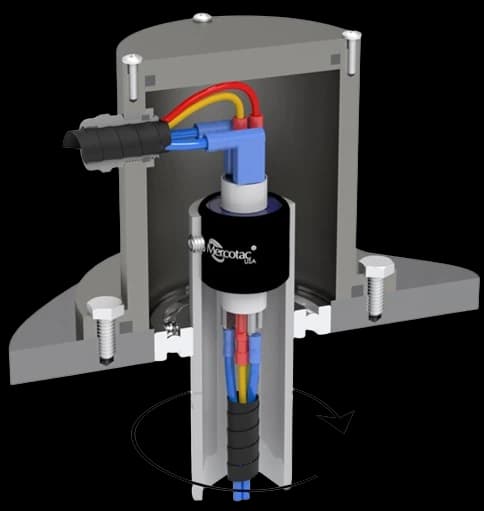

  • Montaje de la carcasa protectora al cuerpo

    Montaje de la carcasa protectora

    Recomendado para ambientes lavados o sucios. También recomendado para el procesamiento de alimentos.

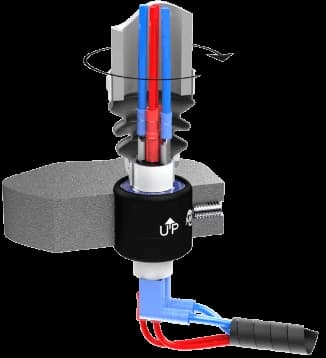

  • Montaje con aislamiento de vibraciones en el cuerpo

    Montaje con aislamiento de vibraciones (fuelle)

    Con fuelle flexible.

  • Montaje con aislamiento de vibraciones en el cuerpo

    Montaje con aislamiento de vibraciones (acoplamiento)

    Con acoplamiento de accionamiento flotante.

Notas de instalación:
  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.
Conexiones

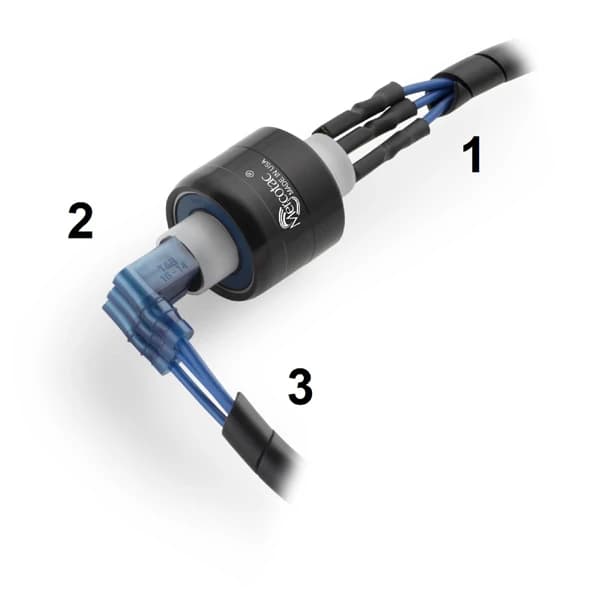

  • Conexiones de cables

    1: Conexiones de cables, montadas dentro del eje giratorio.

    2: Extremo estacionario que muestra conexiones de cables estándar.

    3: Los cables se engarzan en los terminales. (Herramienta sugerida: Thomas & Betts #WT 112M)

  • Conexiones con kit de arranque

    Conexiones de cables, montadas dentro del eje giratorio.

    Extremo estacionario que muestra el kit de arranque opcional.

  • Vista recortada

    Vista recortada.
