- Zapatas no incluidas.
- Viene de serie con rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).

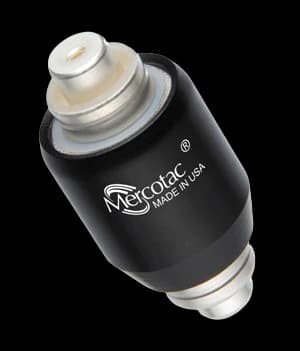

Modelo 305
3 polos de 4 A
Detalles

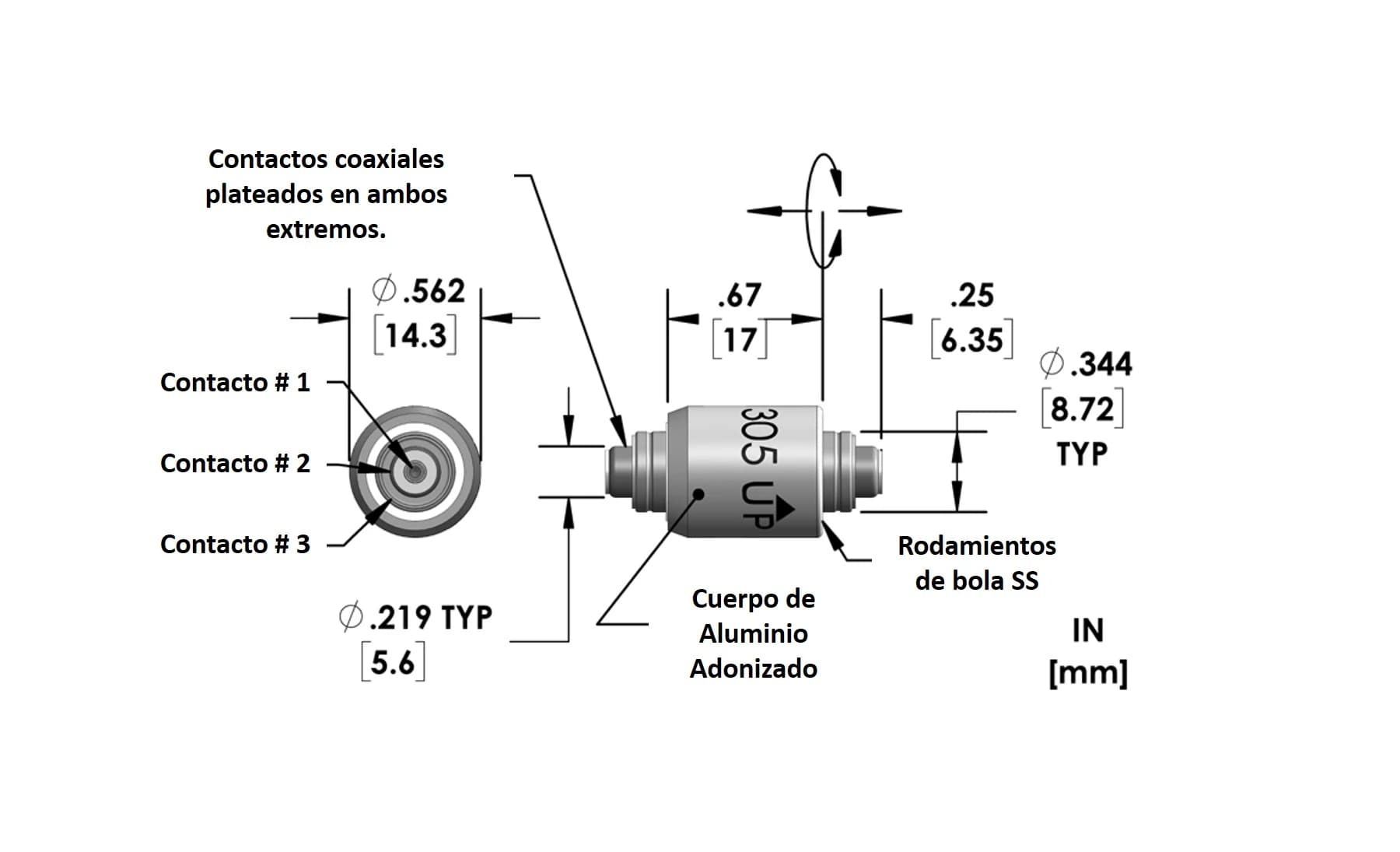

Especificaciones
| Modelo No. | Terminales | Material del cuerpo | Tipo de rodamiento | Máx. Torque rotacional (gf-cm) | Máx. Voltaje (AC/DC) | Max. Soporte (Amps) | Max. Velocidad (RPM) | Temp. de operacion Min °F (°C) | Max. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separacion de circuido (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 305 | 3 | Aluminio adonizado | Acero inoxidable | 100 | 250 | 4 | 1800 | Min 45 (7) Max 140 (60) | 200 | <1 | >25 |
| 305-L | 1000 | Min -20 (-29) Max 140 (60) |
- El designador "L" indica baja temperatura.
- Nota: El conector Mercotac serie 305 viene estándar con rodamientos de bolas de acero inoxidable.
Accesorios
Las opciones de conector se detallan a continuación. No están incluidos con una compra 305 Mercotac. Pida los conectores deseados por separado.

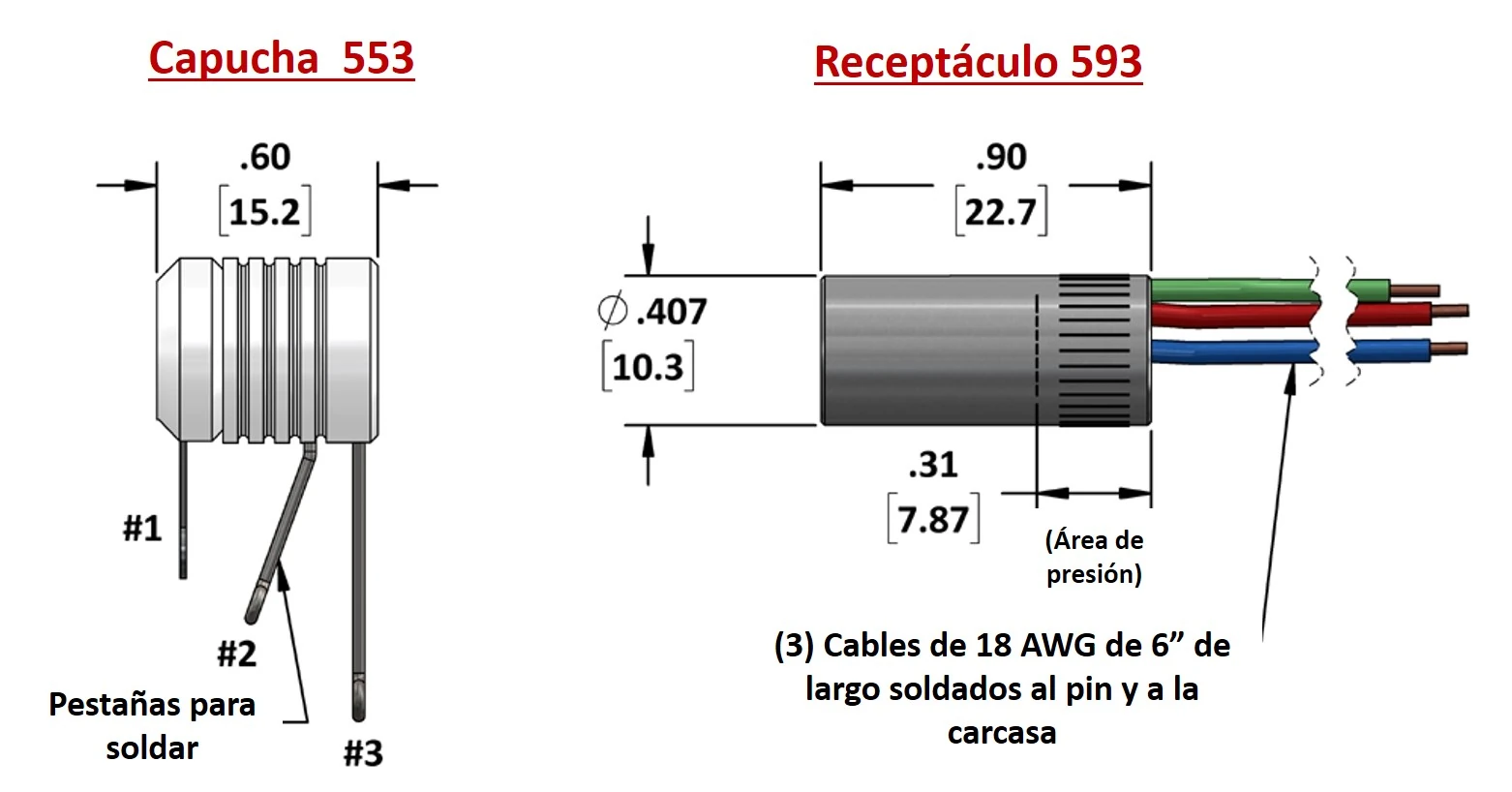

N.° de artículo: 593

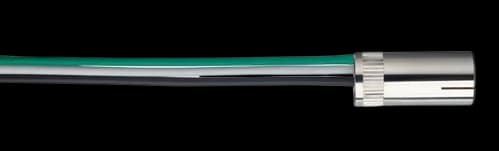

Receptáculo de tres contactos
- Con cables de 6" preconectados (18 AWG).
- Adecuado hasta 4 A.
N.° de artículo: 553
Tapa de tres contactos
- Con tres terminales de soldadura para cable de 18 AWG.
- Adecuado hasta 4 Amperios.
Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.
Montaje
El modelo 305 generalmente se monta mediante un receptáculo de metal moleteado, que se ajusta a presión en el miembro giratorio de la máquina. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

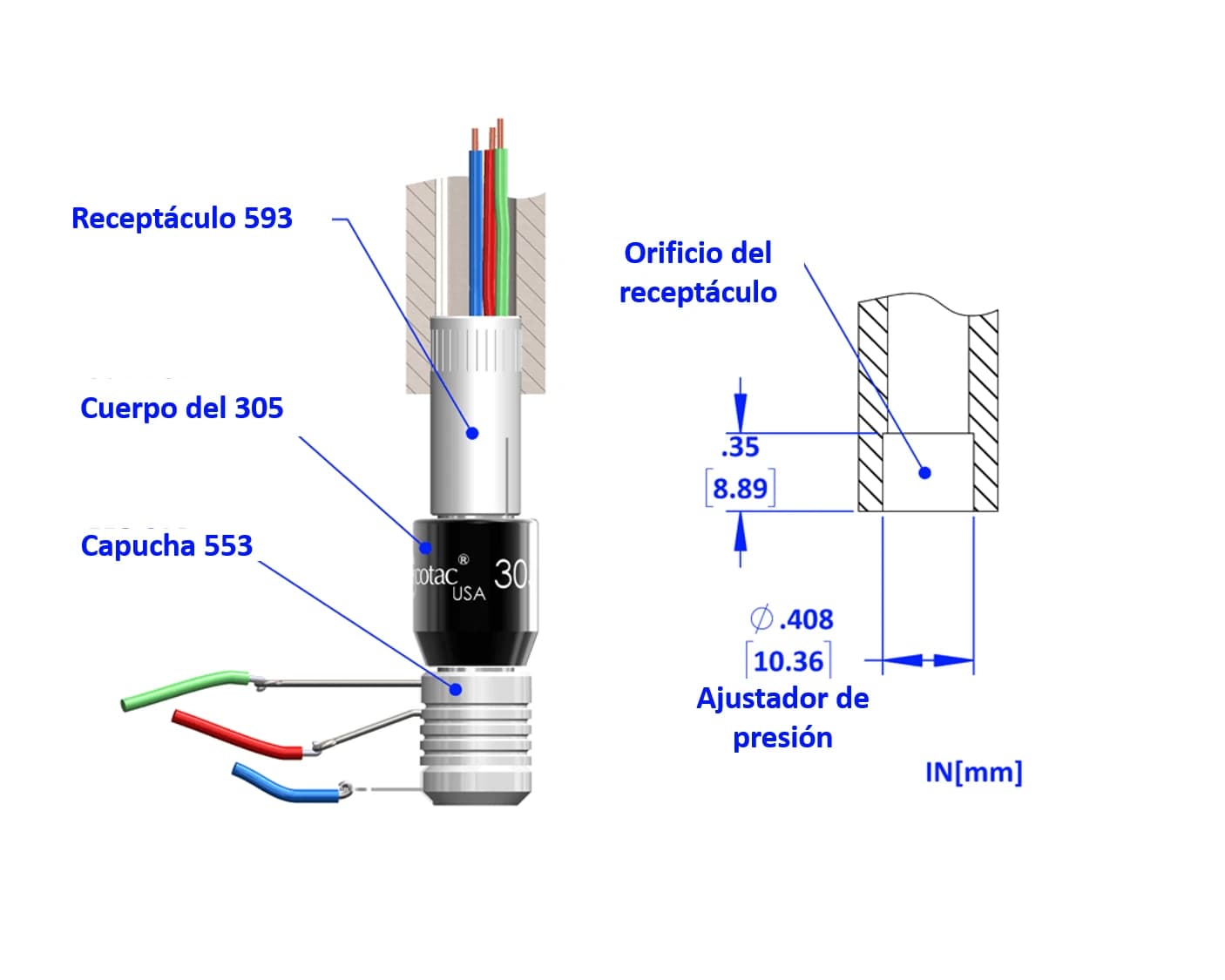

Montaje de receptáculo

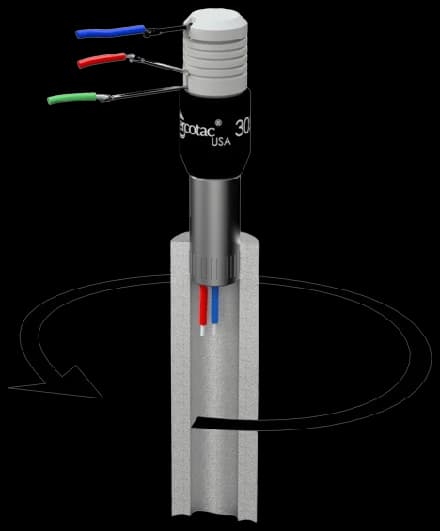

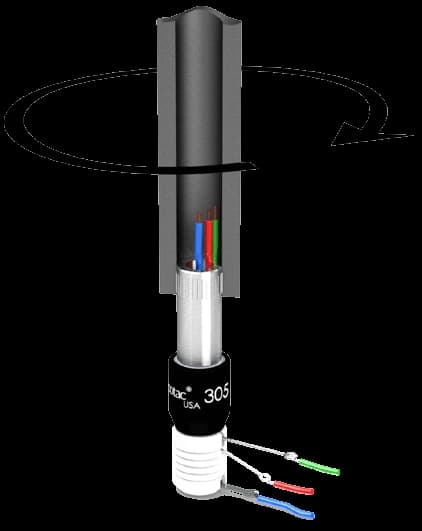

Montaje inferior con eje conductivo
Orientación de montaje preferida.
Montaje superior con eje conductivo
Usar para rotación superior.

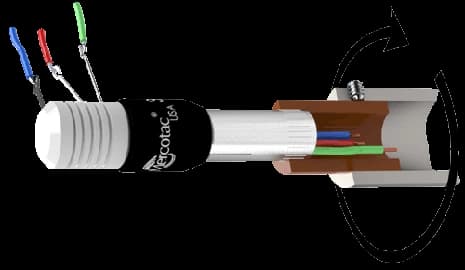

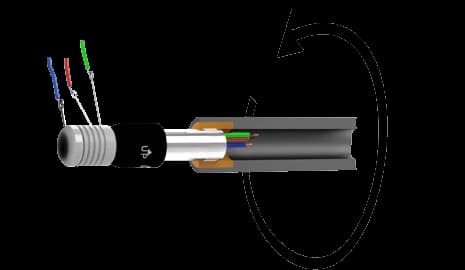

Montaje horizontal con eje aislado eléctricamente
El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.
Thermal & Montaje horizontal con aislamiento eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.

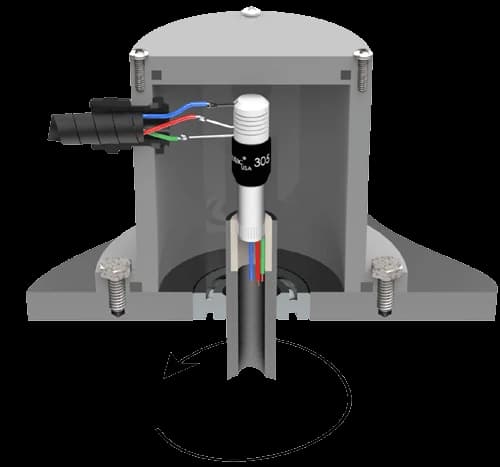

Montaje de carcasa protectora con eje aislado
Montaje aislante de vibraciones
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.
Conexiones

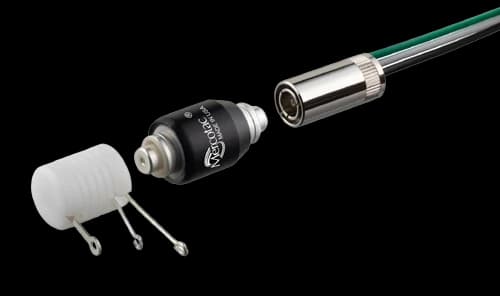

Conexiones de cables estándar

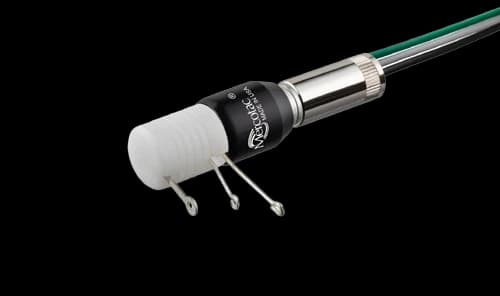

La tapa de plástico con terminales de soldadura se fija a cables estacionarios.
El modelo 305 se conecta al receptáculo después de que el receptáculo se ajusta a presión en el miembro giratorio de la máquina.
La tapa se conecta al extremo estacionario del 305 para conectar cables estacionarios.
